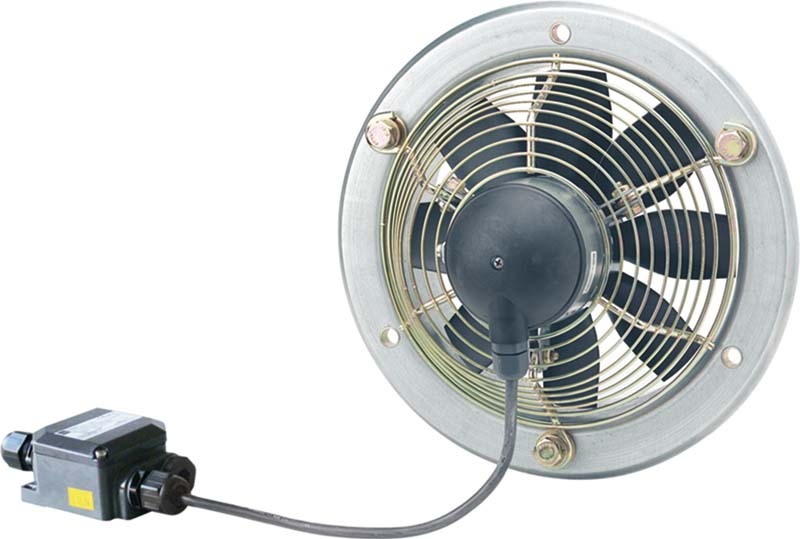

Maico Axialwandventilator AC, Ex-Schutz, DN200 EZS 20/4 E Ex e

Produktausführung
 - Wechselstrommotor
 - Ex II 2G Ex eb IIB+H2 T3 Gb / Ex II 2G Ex h IIB+H2 T3 Gb.
 - Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C.
 - Geeignet für die Temperaturklassen T1 - T3 (200 °C).

Besondere Eigenschaften
 - Axial-Wandventilator, explosionsgeschützt, Medium Gas.
 - Explosionsschutz und Zulassungen nach ATEX und IECEx.
 - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.
 - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.
 - Für Zonen 1 und 2.
 - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit.
 - Schutzart IP 64.
 - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.
 - Einbau in jeder Lage möglich.

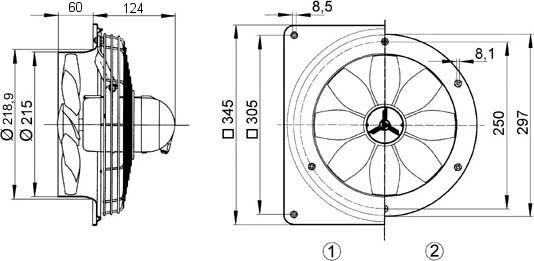

Typenreihe
 - EZQ / DZQ .. Ex e mit quadratischer Wandplatte.
 - EZS / DZS .. Ex e mit Stahlwandring.

Laufrad
 - Axiallaufrad aus leitfähigem Kunststoff.
 - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Wechselstrommotor
 - Spaltpolmotor mit Kugellager, wartungsfrei ist anschlussfertig am Ventilator verbaut.
 - Betriebsart S1 (Dauerbetrieb).
 - Nicht reversierbar.
 - Keine Drehzahlregelung zulässig.
 - Überlastungsschutz mit MAICO-Motorschutzschalter MVEx 0,4 gewährleisten.

Elektrischer Anschluss
 - EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang.
 - DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang.
 - Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.

Artikel:
EZS 20/4 E Ex e
 - Ausführung: Stahlwandring
 - Fördervolumen: 440 m3/h
 - Drehzahl: 1340 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: nein
 - Reversierbarkeit: nein
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 45 W
 - cosphi: 0,61
 - INenn: 0,33 A
 - Imax bei UNenn: 0,34 A
 - Schutzart: IP 64
 - Wärmeklasse: B
 - Einbauort: Wand / Decke
 - Einbauart: Aufputz
 - Einbaulage: senkrecht / waagerecht
 - Material: Stahlblech, verzinkt
 - Material Gehäuse: Stahlblech, verzinkt
 - Farbe: verzinkt
 - Gewicht: 3,36 kg
 - Gewicht mit Verpackung: 4,02 kg
 - Nennweite: 200 mm
 - Breite: 345 mm
 - Höhe: 345 mm
 - Tiefe: 170,5 mm
 - Breite mit Verpackung: 320 mm
 - Höhe mit Verpackung: 320 mm
 - Tiefe mit Verpackung: 280 mm
 - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G
 - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb
 - Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C
 - IA/IN: 1,5
 - Zeit tE: 300 sek
 - Betriebsart: S1
 - EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0053 X, IECEx EPS 19.0021X
 - Temperaturklasse: T3
 - Wärmeklasse von Isolierstoffen Th. Cl.: 130 (B)
