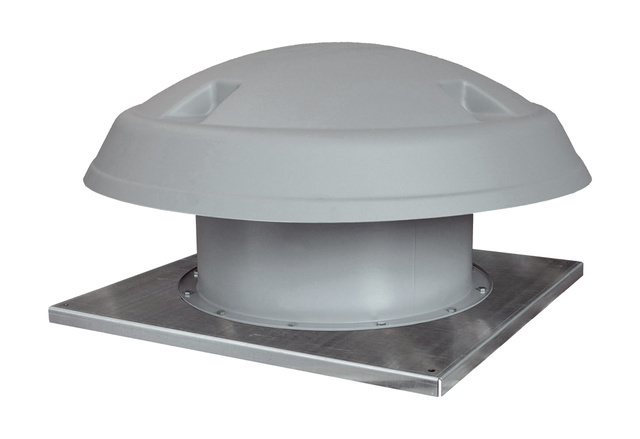

Maico Axial-Dachventilator 7445m3/h, NW630 3P DAD 63/6

<
p>
Merkmale<
/p>
<
p>
 - Axial-Dachventilator für Gewerbe- und Industriegebäude sowie großvolumigen Räumen und Anlagen.<
/p>
<
p>
 - Geeignet für die Absaugung von großen Luftmengen.<
/p>
<
p>
 - Hoher Wirkungsgrad.<
/p>
<
p>
 - Geringer Geräuschpegel.<
/p>
<
p>
 - Einfache Installation.<
/p>
<
p>
 - Geeignet für den Temperaturbereich von -15 °C bis +50 °C.<
/p>
<
p>
 - Gehäuse aus epoxidbeschichtetem Stahlblech.<
/p>
<
p>
 - Axiales Laufrad aus Glasfaser verstärkendem Polyamid.<
/p>
<
p>
 - Wetterschutzhaube aus Kunststoff.<
/p>
<
p>
<
/p>
<
p>
Motor<
/p>
<
p>
 - Asynchroner Drehstrommotor.<
/p>
<
p>
 - Schutzklasse IP 55.<
/p>
<
p>
 - IE3 Motor.<
/p>
<
p>
 - Betriebsart S1 (Dauerbetrieb).<
/p>
<
p>
 - Drehzahlsteuerbar mit Frequenzumrichter.<
/p>
<
p>
 - Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz.<
/p>
<
p>
 - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.<
/p>
<
p>
<
/p>
<
p>
Elektrischer Anschluss<
/p>
<
p>
 - Anschluss im Klemmenkasten am Motor.<
/p>
<
p>
<
/p>
<
p>
Sicherheitshinweise<
/p>
<
p>
 - Anschluss an Klemmleiste im Gehäuse.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
DAD 63/6<
/p>
<
p>
 - Fördervolumen: 7445 m3/h<
/p>
<
p>
 - FördervolumenNenn: 4312 m3/h / im opt. Wirkungsgrad<
/p>
<
p>
 - Druck pfs, Nenn: 85 Pa - im opt. Wirkungsgrad<
/p>
<
p>
 - Drehzahl nNenn: 960 1/min - im opt. Wirkungsgrad<
/p>
<
p>
 - Drehzahl: 960 1/min<
/p>
<
p>
 - Laufradtyp: axial<
/p>
<
p>
 - Drehzahlsteuerbar: ja<
/p>
<
p>
 - Reversierbarkeit: nein<
/p>
<
p>
 - Spannungsart: Drehstrom<
/p>
<
p>
 - Bemessungsspannung: 400 V<
/p>
<
p>
 - Netzfrequenz: 50 Hz<
/p>
<
p>
 - Nennleistung: 370 W / im opt. Wirkungsgrad<
/p>
<
p>
 - INenn: 1,25 A / im opt. Wirkungsgrad<
/p>
<
p>
 - Schutzart: IP 55<
/p>
<
p>
 - Wärmeklasse: F<
/p>
<
p>
 - Polumschaltbar: nein<
/p>
<
p>
 - Einbauort: Dach<
/p>
<
p>
 - Einbaulage: vertikal<
/p>
<
p>
 - Material Gehäuse: Stahlblech, verzinkt<
/p>
<
p>
 - Material Laufrad: Polyamid<
/p>
<
p>
 - Farbe: grau<
/p>
<
p>
 - Gewicht: 59 kg<
/p>
<
p>
 - Gewicht mit Verpackung: 65 kg<
/p>
<
p>
 - Nennweite: 630 mm<
/p>
<
p>
 - Breite: 1100 mm<
/p>
<
p>
 - Höhe: 565 mm<
/p>
<
p>
 - Tiefe: 1100 mm<
/p>
<
p>
 - Breite mit Verpackung: 1200 mm<
/p>
<
p>
 - Höhe mit Verpackung: 800 mm<
/p>
<
p>
 - Tiefe mit Verpackung: 1200 mm<
/p>
<
p>
 - Fördermitteltemperatur bei IMax: -15 °C bis 50 °C<
/p>
<
p>
 - PTC DIN 44082: M 100<
/p>
<
p>
 - Gesamteffizienz e: 34,93 %<
/p>
<
p>
 - Messkategorie: C<
/p>
<
p>
 - Effizienzkategorie: statisch<
/p>
<
p>
 - Effizienzgrad N: 44,2<
/p>
<
p>
 - VSD erforderlich: nein<
/p>
<
p>
 - Herstellungsjahr: siehe Typenschild<
/p>
<
p>
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / siehe Montageanleitung<
/p>
<
p>
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,347 kW / 4312 m3/h<
/p>
<
p>
 - nBEP: 940 1/min<
/p>
<
p>
 - spezifisches Verhältnis: ca. 1<
/p>
<
p>
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung<
/p>
<
p>
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung<
/p>
<
p>
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -<
/p>
<
p>
 - IBEP: 0,87 A<
/p>
<
p>
 - pf, BEP: 85 Pa<
/p>
<
p>
 - SchallleistungspegelLWA7: 75 dB(A)<
/p>
