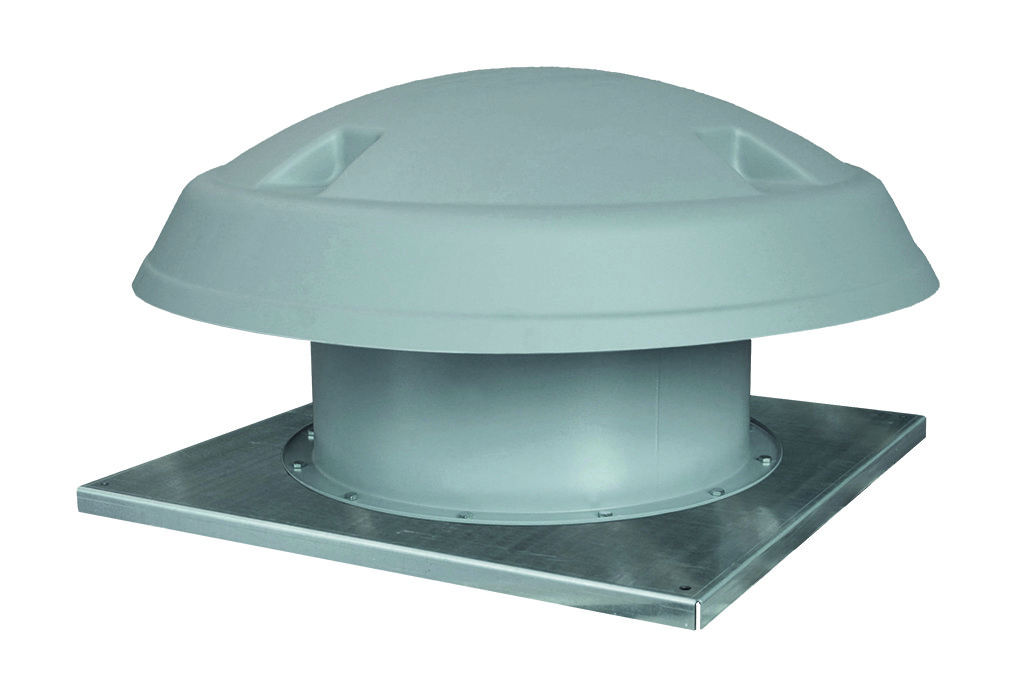

Maico Axial-Dachventilator 16537m3/h, NW800 DAD 80/6

<
p>
Merkmale<
/p>
<
p>
 - Axial-Dachventilator für Gewerbe- und Industriegebäude sowie großvolumigen Räumen und Anlagen.<
/p>
<
p>
 - Geeignet für die Absaugung von großen Luftmengen.<
/p>
<
p>
 - Hoher Wirkungsgrad.<
/p>
<
p>
 - Geringer Geräuschpegel.<
/p>
<
p>
 - Einfache Installation.<
/p>
<
p>
 - Geeignet für den Temperaturbereich von -15 °C bis +50 °C.<
/p>
<
p>
 - Gehäuse aus epoxidbeschichtetem Stahlblech.<
/p>
<
p>
 - Axiales Laufrad aus Glasfaser verstärkendem Polyamid.<
/p>
<
p>
 - Wetterschutzhaube aus Glasfaser.<
/p>
<
p>
<
/p>
<
p>
Motor<
/p>
<
p>
 - Asynchroner Drehstrommotor.<
/p>
<
p>
 - Schutzklasse IP 55.<
/p>
<
p>
 - IE3 Motor.<
/p>
<
p>
 - Betriebsart S1 (Dauerbetrieb).<
/p>
<
p>
 - Drehzahlsteuerbar mit Frequenzumrichter.<
/p>
<
p>
 - Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz.<
/p>
<
p>
 - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.<
/p>
<
p>
<
/p>
<
p>
Elektrischer Anschluss<
/p>
<
p>
 - Anschluss im Klemmenkasten am Motor.<
/p>
<
p>
<
/p>
<
p>
Sicherheitshinweise<
/p>
<
p>
 - Anschluss an Klemmleiste im Gehäuse.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
DAD 80/6<
/p>
<
p>
 - Fördervolumen: 16537 m3/h<
/p>
<
p>
 - FördervolumenNenn: 9739 m3/h / im opt. Wirkungsgrad<
/p>
<
p>
 - Druck pfs, Nenn: 163 Pa - im opt. Wirkungsgrad<
/p>
<
p>
 - Drehzahl nNenn: 960 1/min - im opt. Wirkungsgrad<
/p>
<
p>
 - Drehzahl: 960 1/min<
/p>
<
p>
 - Laufradtyp: axial<
/p>
<
p>
 - Drehzahlsteuerbar: ja<
/p>
<
p>
 - Reversierbarkeit: nein<
/p>
<
p>
 - Spannungsart: Drehstrom<
/p>
<
p>
 - Bemessungsspannung: 400 V<
/p>
<
p>
 - Netzfrequenz: 50 Hz<
/p>
<
p>
 - Nennleistung: 1100 W / im opt. Wirkungsgrad<
/p>
<
p>
 - INenn: 2,74 A / im opt. Wirkungsgrad<
/p>
<
p>
 - Schutzart: IP 55<
/p>
<
p>
 - Wärmeklasse: F<
/p>
<
p>
 - Polumschaltbar: nein<
/p>
<
p>
 - Einbauort: Dach<
/p>
<
p>
 - Einbaulage: vertikal<
/p>
<
p>
 - Material Gehäuse: Stahlblech, verzinkt<
/p>
<
p>
 - Material Laufrad: Polyamid<
/p>
<
p>
 - Farbe: grau<
/p>
<
p>
 - Gewicht: 140 kg<
/p>
<
p>
 - Gewicht mit Verpackung: 168 kg<
/p>
<
p>

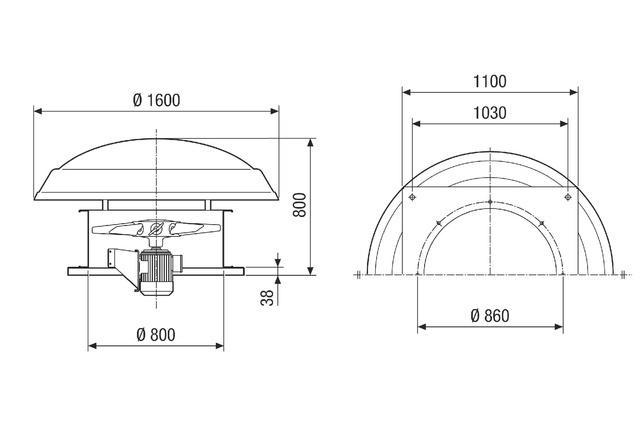

 - Nennweite: 800 mm<
/p>
<
p>
 - Breite: 1600 mm<
/p>
<
p>
 - Höhe: 800 mm<
/p>
<
p>
 - Tiefe: 1600 mm<
/p>
<
p>
 - Breite mit Verpackung: 1700 mm<
/p>
<
p>
 - Höhe mit Verpackung: 850 mm<
/p>
<
p>
 - Tiefe mit Verpackung: 1700 mm<
/p>
<
p>
 - Fördermitteltemperatur bei IMax: -15 °C bis 50 °C<
/p>
<
p>
 - PTC DIN 44082: M 100<
/p>
<
p>
 - Gesamteffizienz e: 34,78 %<
/p>
<
p>
 - Messkategorie: C<
/p>
<
p>
 - Effizienzkategorie: statisch<
/p>
<
p>
 - Effizienzgrad N: 40,1<
/p>
<
p>
 - VSD erforderlich: nein<
/p>
<
p>
 - Herstellungsjahr: siehe Typenschild<
/p>
<
p>
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / siehe Montageanleitung<
/p>
<
p>
 - PBEP / FördervolumenBEP / Pfs, BEP: 1,467 kW / 9739 m3/h<
/p>
<
p>
 - nBEP: 950 1/min<
/p>
<
p>
 - spezifisches Verhältnis: ca. 1<
/p>
<
p>
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung<
/p>
<
p>
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung<
/p>
<
p>
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -<
/p>
<
p>
 - IBEP: 2,74 A<
/p>
<
p>
 - pf, BEP: 163 Pa<
/p>
<
p>
 - SchallleistungspegelLWA7: 82 dB(A)<
/p>

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
