Maico Axial-Dachventilator 11598m3/h, NW710 DAD 71/6

<
p>
Merkmale<
/p>
<
p>
 - Axial-Dachventilator für Gewerbe- und Industriegebäude sowie großvolumigen Räumen und Anlagen.<
/p>
<
p>
 - Geeignet für die Absaugung von großen Luftmengen.<
/p>
<
p>
 - Hoher Wirkungsgrad.<
/p>
<
p>
 - Geringer Geräuschpegel.<
/p>
<
p>
 - Einfache Installation.<
/p>
<
p>
 - Geeignet für den Temperaturbereich von -15 °C bis +50 °C.<
/p>
<
p>
 - Gehäuse aus epoxidbeschichtetem Stahlblech.<
/p>
<
p>
 - Axiales Laufrad aus Glasfaser verstärkendem Polyamid.<
/p>
<
p>
 - Wetterschutzhaube aus Glasfaser.<
/p>
<
p>
<
/p>
<
p>
Motor<
/p>
<
p>
 - Asynchroner Drehstrommotor.<
/p>
<
p>
 - Schutzklasse IP 55.<
/p>
<
p>
 - IE3 Motor.<
/p>
<
p>
 - Betriebsart S1 (Dauerbetrieb).<
/p>
<
p>
 - Drehzahlsteuerbar mit Frequenzumrichter.<
/p>
<
p>
 - Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz.<
/p>
<
p>
 - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.<
/p>
<
p>
<
/p>
<
p>
Elektrischer Anschluss<
/p>
<
p>
 - Anschluss im Klemmenkasten am Motor.<
/p>
<
p>
<
/p>
<
p>
Sicherheitshinweise<
/p>
<
p>
 - Anschluss an Klemmleiste im Gehäuse.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
DAD 71/6<
/p>
<
p>
 - Fördervolumen: 11598 m3/h<
/p>
<
p>
 - FördervolumenNenn: 6728 m3/h / im opt. Wirkungsgrad<
/p>
<
p>
 - Druck pfs, Nenn: 88 Pa - im opt. Wirkungsgrad<
/p>
<
p>
 - Drehzahl nNenn: 960 1/min - im opt. Wirkungsgrad<
/p>
<
p>
 - Drehzahl: 960 1/min<
/p>
<
p>
 - Laufradtyp: axial<
/p>
<
p>
 - Drehzahlsteuerbar: ja<
/p>
<
p>
 - Reversierbarkeit: nein<
/p>
<
p>
 - Spannungsart: Drehstrom<
/p>
<
p>
 - Bemessungsspannung: 400 V<
/p>
<
p>
 - Netzfrequenz: 50 Hz<
/p>
<
p>
 - Nennleistung: 750 W / im opt. Wirkungsgrad<
/p>
<
p>
 - INenn: 1,2 A / im opt. Wirkungsgrad<
/p>
<
p>
 - Schutzart: IP 55<
/p>
<
p>
 - Wärmeklasse: F<
/p>
<
p>
 - Polumschaltbar: nein<
/p>
<
p>
 - Einbauort: Dach<
/p>
<
p>
 - Einbaulage: vertikal<
/p>
<
p>
 - Material Gehäuse: Stahlblech, verzinkt<
/p>
<
p>
 - Material Laufrad: Polyamid<
/p>
<
p>
 - Farbe: grau<
/p>
<
p>
 - Gewicht: 80 kg<
/p>
<
p>
 - Gewicht mit Verpackung: 86 kg<
/p>
<
p>

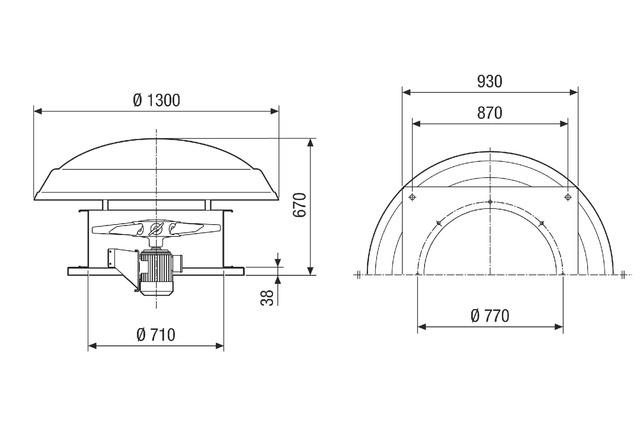

 - Nennweite: 710 mm<
/p>
<
p>
 - Breite: 1300 mm<
/p>
<
p>
 - Höhe: 670 mm<
/p>
<
p>
 - Tiefe: 1300 mm<
/p>
<
p>
 - Breite mit Verpackung: 1400 mm<
/p>
<
p>
 - Höhe mit Verpackung: 840 mm<
/p>
<
p>
 - Tiefe mit Verpackung: 1400 mm<
/p>
<
p>
 - Fördermitteltemperatur bei IMax: -15 °C bis 50 °C<
/p>
<
p>
 - PTC DIN 44082: M 100<
/p>
<
p>
 - Gesamteffizienz e: 35,13 %<
/p>
<
p>
 - Messkategorie: C<
/p>
<
p>
 - Effizienzkategorie: statisch<
/p>
<
p>
 - Effizienzgrad N: 43,1<
/p>
<
p>
 - VSD erforderlich: nein<
/p>
<
p>
 - Herstellungsjahr: siehe Typenschild<
/p>
<
p>
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / siehe Montageanleitung<
/p>
<
p>
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,553 kW / 6728 m3/h<
/p>
<
p>
 - nBEP: 960 1/min<
/p>
<
p>
 - spezifisches Verhältnis: ca. 1<
/p>
<
p>
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung<
/p>
<
p>
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung<
/p>
<
p>
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -<
/p>
<
p>
 - IBEP: 1,2 A<
/p>
<
p>
 - pf, BEP: 88 Pa<
/p>
<
p>
 - SchallleistungspegelLWA7: 76 dB(A)<
/p>

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
