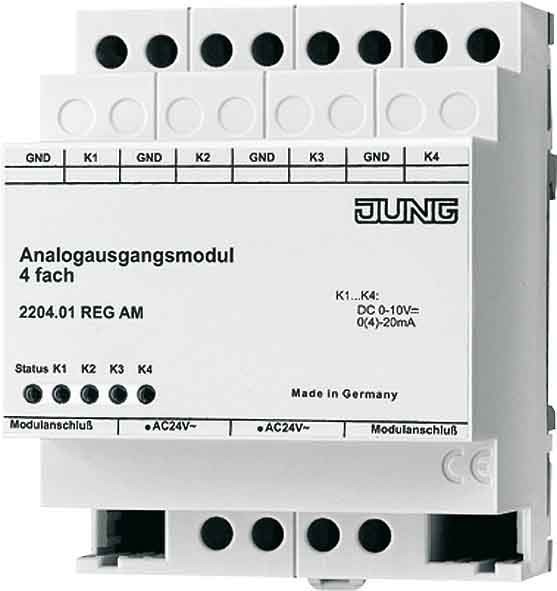

Jung Analogausgangsmodul 4-f. REG Gehäuse 4TE 2204.01 REGAM

REG-Gehäuse 4 TE
Erweiterungsmodul für Analogausgang 4-fach ch Art.-Nr.: 2204.01 REGA
Funktion
Das Analogausgangsmodul erweitert einen KNX-Analogausgang 4-fach ch um vier analoge Ausgänge, die sich per Software parametrieren lassen.
Empfangene Daten werden in die Ausgangssignale 0 ... 1 V, 0 ... 10 V, 0 ... 20 mA oder 4 ... 20 mA umgesetzt.
Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen und an Regelprozessen teilzunehmen.
Die Ausgangsgrößen können zwangsgeführt werden.
Die Auswertung der Moduldaten selbst sowie die Verarbeitung der Zwangsführung erfolgt im KNX-Analogausgang.
Der Anschluss des Analogausgangsmoduls an das KNX-Gerät erfolgt über einen im Lieferumfang enthaltenen Systemstecker.
Nicht benötigte Ausgänge lassen sich abschalten.
Spannungsausgänge werden auf Kurzschluss überwacht.
Der Ausgangszustand wird durch Status-LEDs angezeigt.

Anschließbare Analog-Aktoren
Keine EVG oder elektronischen Trafos mit 1 ... 10 V-Steuereingang an die Ausgänge anschließen!
Keine externen Spannungen an die Ausgänge anschließen. Angeschlossene Komponenten müssen eine sichere Trennung zu anderen Spannungen gewährleisten.
Stromausgänge dürfen mit max. 500 O belastet werden.
Spannungsausgänge müssen mit min. 1 kO belastet werden.
Die Klemmen GND der Ausgänge K1 ... K4 sind intern miteinander verbunden.
Bei Kurzschluss eines Spannungsausgangs zwischen K1 ... K4 und GND wird der jeweilige Ausgang abgeschaltet.

Lagerkennzeichen: Nichtlagerartikel (V) - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft, jedoch nicht mehr beim Hersteller nachgeordert werden. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
