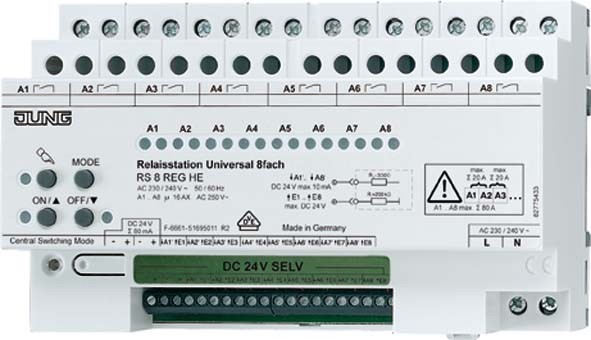

Jung Relaisstation 8-fach Universal RS 8 REGHE

REG-Gehäuse 8 TE
mit elektronischer Handbetätigung und LED-Statusanzeige
8 Schließer
Bestimmungsgemäßer Gebrauch
Schalten von Beleuchtung
Schalten von einphasigen Lüftermotoren
Schalten elektrisch betriebener Jalousien, Rollläden und Markisen
Montage auf Hutschiene in Unterverteiler
Bedienung mittels Sensormodulen, Tastsensor-Modulen oder unbeleuchteten Installationstastern

Produkteigenschaften
Vor-Ort-Bedienung: mit Hilfe des Tastenfeldes kann die Relaisstation bedient werden, ohne dass Bedienstellen angeschlossen sind.
Ansteuerung von Rückmelde-LEDs an den Bedienstellen. Dafür verfügt die Relaisstation über Ansteuerausgänge A1  ... A8 .
Schalterbetrieb
Tastbetrieb
Jalousiebetrieb mit Lamellenverstellung
Mischbetrieb Schalten, Tasten und Jalousie ist möglich
Zentralfunktion Zentral EIN, Zentral AUS: Gemeinsames Ein- oder Ausschalten der Lastausgänge
Parallelschalten von zwei Relaisstationen möglich
Nennspannung: AC 230 ... 240 V ~
Netzfrequenz: 50/60 Hz
Verlustleistung: 12,5 W
Standby-Leistung: 0,5 W
Länge Steuerleitung: max. 100 m
Anzahl Bedienstellen
Sensormodul (Art.-Nr.: SM 1608): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen)
Tastsensor-Module 24 V AC/DC (Schließer): abhängig vom Tastsensor-Modul, Stromaufnahme beachten
Tastsensor-Modul (Art.-Nr.: 4008 TSM): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen)
Bedienstellen
Spannung: DC 24 V SELV
Strombelastbarkeit: S 80 mA
Schalteingänge E1 ... E8
Widerstand Ri: 200 kO
Steuerspannung: DC 24 V SELV
Ansteuerausgänge A1 ... A8
Widerstand Ra: 330 O
Steuerspannung: DC 24 V SELV
Strombelastbarkeit: 10 mA
Anschluss Netz und Lastausgänge
Anschlussart: Schraubklemmen
eindrähtig: 1 x 1,5 ... 4 mm2
feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
Anschluss Schalteingänge / Ansteuerausgänge / Bedienstellen
Anschlussart: Schraubklemmen
eindrähtig: 1,5 mm²
feindrähtig ohne Aderendhülse: 1 mm²
feindrähtig mit Aderendhülse: 0,75 mm²
Lastausgänge A1 ... A8
Kontaktart: potentialfreie Schließer (µ-Kontakt)
Schaltvermögen pro Lastausgang: AC 250 V ~ / 16 AX
Schaltstrom Lastausgänge: S 80 A
Schaltstrom benachbarte Lastausgänge: S 20 A
Lasten pro Ausgang
Ohmsche Last: 3000 W
Kapazitive Last: 16 A / max. 140 µF
Jalousie-/Lüftermotoren: 1380 VA
Einschaltstrom: max. 800 A (200 µs)max. 165 A (20 ms)
Lampenlasten
Glühlampen: 3000 W
HV-Halogenlampen: 2500 W
NV-Halogenlampen mit
elektronischen Trafos: 1500 W
induktiven Trafos: 1200 VA
Leuchtstofflampen
unkompensiert: 1000 W
parallelkompensiert: 1160 W / 140 µF
Duo-Schaltung: 2300 W / 140 µF
EVG: typabhängig
Mindestlast: AC 12 V, 100 mA
Umgebungstemperatur: -5 ... +45 °C
Lagertemperatur: -25 ... +70 °C
Einbaubreite: 144 mm (8 TE)
Umschaltzeit Laufrichtungswechsel: 1 s
Einschaltdauer Jalousiebetrieb: 2 min
