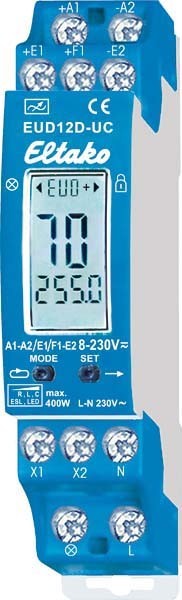

Eltako Stromstoß-Dimmschalter EUD12D-UC

Art.Nr.: 10640079599

EAN: 4010312109489

Verkaufseinheit: 1 Stück

Hersteller: Eltako

Update: 29.03.24, 00:52 Uhr



Artikel lagernd
Artikel lagernd
Prüfe Expressversandoptionen...

49,07 EUR UVP 100,32 EUR Sie sparen 51.1% (51,25 EUR) inkl. 19 % USt


Produktbeschreibung

Universal-Dimmschalter. Power MOSFET bis 400W. Automatische Lampenerkennung. Stand-by-Verlust nur 0,3 Watt. Mindesthelligkeit, Maximalhelligkeit und Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Universal-Dimmschalter für Lampen bis 400W, abhängig von den Lüftungsverhältnissen. Dimmbare 230V-LED-Lampen und dimmbare Energiesparlampen zusätzlich abhängig von der Lampenelektronik und der Dimmart. Bis zu 3600W mit Leistungs­zusätzen LUD12-230V an den Anschlüssen X1 und X2. Universal-Steuerspannung örtlich 8..230V UC und zusätzlich Universalspannungs-Steuereingänge 8..230V UC zentral ein und zentral aus. Die Steuereingänge sind von der Versorgungs- und Schalt­spannung 230V galvanisch getrennt. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Ab 110V Steuerspannung Glimmlampenstrom 5mA (nicht bei RTD). Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Die Funktionen und Zeiten werden gemäß Bedienungsanleitung mit den Tasten MODE und SET eingegeben und auf dem LC-Display angezeigt. Eine Tastensperre ist möglich. Die Automatikbetriebs-Einstellungen EUD, RTD, ESV, TLZ, MIN, MMX, TI und ER lassen das Dimmen aller Lampenarten zu. EUD = Universal-Dimmschalter mit Einstellung der Dimmgeschwindigkeit, Mindesthelligkeit, Maximalhelligkeit, Memory und Soft-Ein/Aus sowie Prioritätenauswahl für Zentralsteuerung. ESL oder LED wählbar. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zum maximalen Wert. Eine Unterbrechung der Ansteue­rung ändert die Dimmrichtung. LED ist eine Comfort-Einstellung für dimmbare 230V-LED-Lampen, welche sich im Automatikbetrieb (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. 3 Dimmkurven stehen zur Auswahl. ESL ist eine Comfort-Einstellung für Energiesparlampen, welche konstruktionsbedingt mit einer erhöhten Spannung eingeschaltet werden müssen, damit diese abgedimmt auch kalt wieder einschalten. Bei Energiesparlampen, welche sich konstruktionsbedingt abgedimmt nicht wieder einschalten lassen, muss Memory ausgeschaltet werden. In den Einstellungen ESL und LED dürfen keine induktiven (gewickelten) Trafos verwendet werden. Außerdem kann die maximale Anzahl an Lampen konstruktionsbedingt niedriger sein als im Automatikbetrieb. Kinderzimmerschaltung: Beim Einschalten mit längerer Tasterbetätigung wird nach ca. 1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern. Schlummerschaltung: Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet. Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden. Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung. RTD = wie Universal-Dimmschalter EUD, jedoch mit Ansteuerung über zwei Richtungstaster an den zentralen Universalspannungs-Steuereingängen 8..230V UC. ESV = wie Universal-Dimmschalter EUD, zusätzlich mit Einstellung einer Rückfallverzögerung von 1 bis 99 Minuten. Ausschaltvorwarnung am Ende durch Abdimmen wählbar und einstellbar von 1 bis 3 Minuten. TLZ = Treppenlicht-Zeitschalter mit zuschaltbarer Ausschaltvorwarnung durch Abdimmen. Mit Pumpen und Taster-Dauerlicht. Zeit von 1 bis 99 Minuten einstellbar. Ausschaltvorwarnung (ohne Flackern) durch Abdimmen einstellbar von 1 bis 3 Minuten. Auch für dimmbare En

technische Daten

Hersteller: Eltako
Verpackungseinheit: 1
Bezeichnung: Stromstoß-Dimmschalter
Typenbezeichnung: EUD12D-UC
Hersteller - Artikelnummer: 21100905
Zusammenstellung: sonstige
Bedienungsart: Drehknopf
App-Steuerung über Bluetooth: nein
Dimmung Phasenanschnitt: ja
Dimmung Phasenabschnitt: ja
Seriendimmer: nein
Lastart: universal
Nebenstelleneingang: nein
Lichtwertspeicher: ja
Verwendbar mit Taste: ja
Verwendbar mit Bewegungsmelder: nein
Verwendbar mit Präsenzmelder: nein
Verwendbar mit Zeitschalter/Timer: nein
Verwendbar mit Funktaste: nein
Verwendbar mit IR-Taste: nein
Montageart: REG
Befestigungsart: sonstige
Werkstoff: Kunststoff
Werkstoffgüte: Thermoplast
Halogenfrei: ja
Oberflächenschutz: sonstige
Ausführung der Oberfläche: matt
Farbe: blau
Transparent: nein
Nennspannung: 230 V
Frequenz: 50 Hz
Steuerspannung: 8..230 V
Nennleistung ohmsche Last: 400 W
Nennleistung induktive Last: 400 VA
Nennleistung kapazitive Last: 400 VA
Max. Schaltleistung LED: 400 W
Anschlussart: Schraubklemme
Aderquerschnitt: 6 mm²
Gerätebreite: 18 mm
Gerätehöhe: 58 mm
Gerätetiefe: 66 mm
Kompatibel mit Apple HomeKit: nein
Kompatibel mit Google Assistant: nein
Kompatibel mit Amazon Alexa: nein
IFTTT-Unterstützung verfügbar: nein
Länge: 366
Breite: 242
Höhe: 200
Gewicht: 7,481
Zolltarifnummer: 85365080
Ursprungsland: CN
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Dimmer
