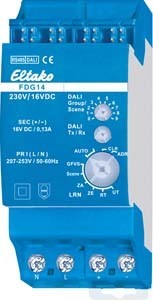

Eltako Dali Gateway FDG14

Art.Nr.: 10651677599

EAN: 4010312316085

Verkaufseinheit: 1 Stück

Hersteller: Eltako

Update: 29.03.24, 00:52 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

70,24 EUR UVP 113,76 EUR Sie sparen 38.3% (43,53 EUR) inkl. 19 % USt


Produktbeschreibung

DALI-Gateway, bidirektional. Stand-by-Verlust nur 1 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Anschluss an den Eltako-RS485 Bus. Querverdrahtung nur Bus mit Steckbrücke. Betrieb in Verbindung mit FAM14. Versorgungsspannung 230V an den Klemmen N und L. An den Klemmen DALI+/- werden 16V DC/130mA für bis zu 64 Stück DALI-Geräte bereitgestellt. Mit dem Gateway FDG14 werden über den FAM14 DALI-Geräte mit EnOcean-Funksendern angesteuert. Es können die Gruppen 0-15 angesteuert und auch der Broadcastbefehl abgesetzt werden. Außerdem können die DALI-Szenen 0-15 angesteuert werden. DALI-Installationen, die mit dem FDG14 komplett angesteuert werden sollen, müssen also in Gruppen 0-15 konfiguriert sein. Das FDG14 speichert intern den Dimmwert für jede der Gruppen 0-15 und stellt diesen Wert als Rückmeldung bereit. Es werden dabei die selben Rückmeldetelegramme erzeugt, wie bei einem FUD14. Das FDG14 belegt 16 BR14-Geräteadressen. Die Rückmeldungen der Geräteadressen entsprechen dabei in aufsteigender Reihenfolge den Dimmwerten der DALI-Gruppen 0-15. Die Rückmeldungen können mit PCT14 individuell pro Gruppe von Dimmwert-Telegramm (%) auf Taster-Telegramm (ein/aus) umgestellt werden. Somit können mit den Rückmeldungen BR14-Aktoren angesteuert werden. Das FDG14 erfüllt die Funktion des DALI-Masters und der DALI-Stromversorgung. Über die Drehschalter können nur Taster für die Gruppen 0-8 und die DALI-Szenen 0-9 eingelernt werden. Ansteuer-Telegramme für die Gruppen 9-15 und die Szenen 10-15 sind nur durch Einträge in PCT14 möglich. Ab der Fertigungswoche 30/19 kann das FDG14 als einkanaliges Gerät FDG14-Broadcast verwendet werden, dies wird bei der Vergabe der Geräteadresse festgelegt. Achtung: Funktaster erfordern beim manuellen Einlernen in das FDG14 immer einen Doppelklick! Bei CLR genügt ein Einfachklick. Ein Richtungstaster oder Universaltaster mit gleicher ID und gleicher Taste kann nicht mehrfach in unterschiedliche Gruppen eingelernt werden. Es gilt immer die zuletzt ausgewählte Gruppe. Ein Taster kann also entweder nur eine Gruppe oder mit Broadcast alle Gruppen schalten. Pro Gruppe kann auch ein FBH eingelernt werden. Bei manuellem Einlernen wirkt dieser immer helligkeitsunabhängig. Mit PCT14 kann man auch die Helligkeitsschwelle einstellen. Für die FBH aller Gruppen kann die Verzögerungszeit für die Abschaltung nach Nicht-Bewegung ­gemeinsam in Minuten (1..60) eingestellt werden. Default sind 3 Minuten.

technische Daten

Hersteller: Eltako
Verpackungseinheit: 1
Bezeichnung: Dali Gateway
Typenbezeichnung: FDG14
Hersteller - Artikelnummer: 30014047
Bussystem KNX: nein
Bussystem KNX-Funk: nein
Bussystem Funkbus: ja
Bussystem LON: nein
Bussystem Powernet: nein
Andere Bussysteme: sonstige
Funk bidirektional: ja
Ausführung: Mehrfach-Schnittstellen
Montageart: REG
Breite in Teilungseinheiten: 2
Demontageschutz: nein
Mit LED-Anzeige: ja
Updatefähig: nein
Betriebsspannung: 12 V
Spannungsart: DC
Leistungsaufnahme: 0,4 W
Protokoll: sonstige
Providerabhängig: nein
Visualisierung: nein
Web-Server: nein
Funk-Schnittstelle: nein
IR-Schnittstelle: nein
Schutzart (IP): IP20
Länge: 366
Breite: 242
Höhe: 200
Gewicht: 7,731
Zolltarifnummer: 85269200
Ursprungsland: CN
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Bussystem-Systemschnittstelle/Medien-Gateway

Hier geht´s zum Eltako- Katalog

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
