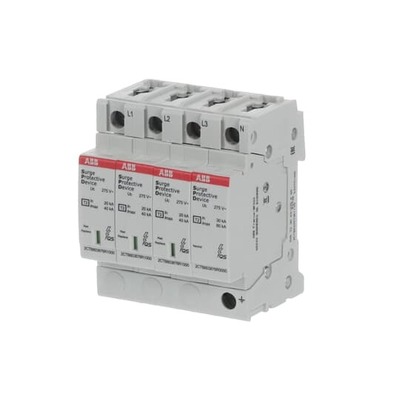

ABB Stotz S&J Überspannungsschutz Typ2 TN-S 3P+N 20kA OVRT23N40-275PQ

ABB Stotz S&J Überspannungsschutz Typ2 TN-S 3P+N 20kA OVRT23N40-275PQ

Name: ABB Stotz S&J Überspannungsschutz Typ2 TN-S 3P+N 20kA OVRT23N40-275PQ
Brand: ABB Stotz S&J
SKU: 5902740
Price: 88.14 EUR
Availability: InStock

Art.Nr.: 10590274099

EAN: 3660308519931

Verkaufseinheit: 1 Stück

Hersteller: ABB Stotz S&J

Update: 16.09.26, 17:31 Uhr

Artikel lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 13:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden schnellstmöglich nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands schnellstmöglich nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

88,14 EUR UVP 429,83 EUR Sie sparen 79.5% (341,69 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

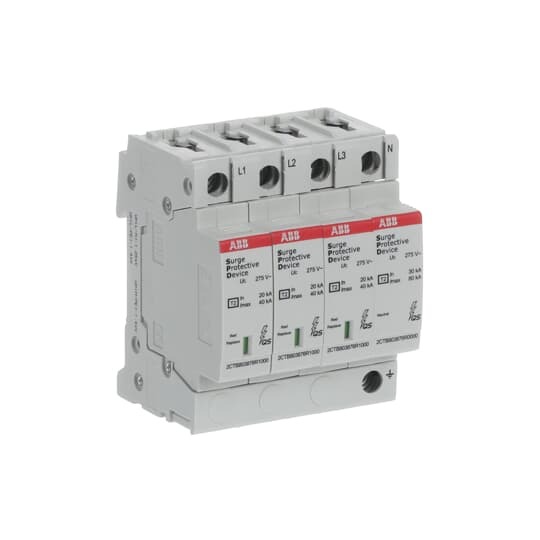

Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.

technische Daten

Hersteller: ABB Stotz S&J

Verpackungseinheit: 1

Bezeichnung: Überspannungsschutz Typ2

Typenbezeichnung: OVRT23N40-275PQ

Hersteller - Artikelnummer: 2CTB803973R1100

Herstellerprogramm: T2

Netzform DC: nein

Netzform IT: nein

Netzform TN: ja

Netzform TN-C: nein

Netzform TN-C-S: ja

Netzform TN-S: ja

Netzform TT: ja

Netzform sonstige: nein

Anzahl der Leiter (ohne Erde): 4

Nennableitstoßstrom (8/20): 20 kA

Max. Ableitstoßstrom (8/20): 20 kA

Nennspannung AC: 230 V

Höchste Dauerspannung AC: 275 V

Höchste Dauerspannung DC: 350 V

Schutzpegel: 1,5 kV

Schutzpegel L-N: 1,25 kV

Schutzpegel N-PE: 1,4 kV

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 125 A

Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 125 A

Kurzschlussfestigkeit (Isccr): 100 kA

Integrierter Kurzschlussschutz: nein

Integrierter Kurzschlussschutz selektiv zur Sicherung gG: 125 A

Integrierte Vorsicherung: nein

Leckstromfrei: ja

Montageart: sonstige

Baugröße: 4 TE

Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²

Max. Leiterquerschnitt flexibel (feindrähtig): 16 mm²

Mit Fernmeldekontakt: nein

Signalisierung am Gerät: optisch

Prüfklasse Typ 2: ja

Schutzart (IP): IP20

Zolltarifnummer: 85369095

Ursprungsland: BG

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Überspannungsableiter für Energietechnik/Stromversorgung

Lagerstatus

Lagerkennzeichen: Bestandsgeführter Zentrallagerartikel (Z) - Dieser Artikel sollte sich immer in ausreichender Anzahl auf Lager befinden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 7 Tage in Anspruch nehmen. Achten Sie auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
