ABB Stotz S&J Überspannungsschutz Typ2 TN-C 3 20kA OVRT23L40-275P TS QS

ABB Stotz S&J Überspannungsschutz Typ2 TN-C 3 20kA OVRT23L40-275P TS QS

Name: ABB Stotz S&J Überspannungsschutz Typ2 TN-C 3 20kA OVRT23L40-275P TS QS
Brand: ABB Stotz S&J
SKU: 5903182
Price: 150.37 EUR
Availability: BackOrder

Art.Nr.: 10590318299

EAN: 3660308519832

Verkaufseinheit: 1 Stück

Hersteller: ABB Stotz S&J

Update: 11.09.26, 16:10 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 13:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden schnellstmöglich nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands schnellstmöglich nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

150,37 EUR UVP 344,86 EUR Sie sparen 56.4% (194,49 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

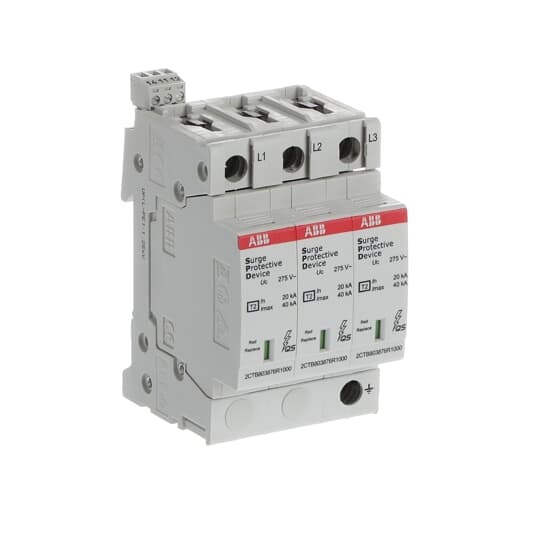

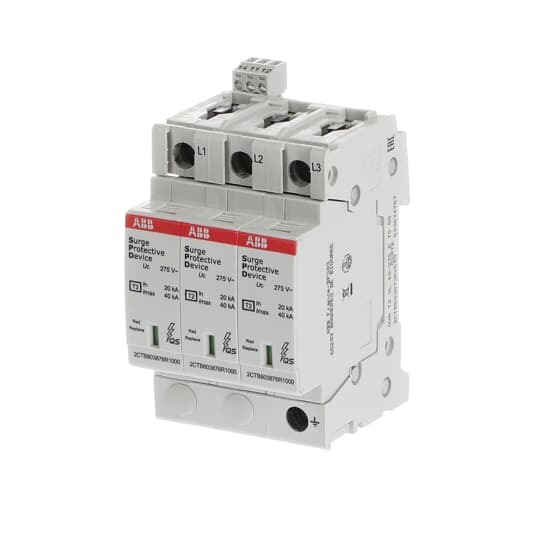

Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.

technische Daten

Hersteller: ABB Stotz S&J

Verpackungseinheit: 1

Bezeichnung: Überspannungsschutz Typ2

Typenbezeichnung: OVRT23L40-275P TS QS

Hersteller - Artikelnummer: 2CTB803873R2500

Herstellerprogramm: T2

Netzform DC: nein

Netzform IT: nein

Netzform TN: ja

Netzform TN-C: ja

Netzform TN-C-S: nein

Netzform TN-S: nein

Netzform TT: nein

Netzform sonstige: nein

Anzahl der Leiter (ohne Erde): 3

Nennableitstoßstrom (8/20): 20 kA

Max. Ableitstoßstrom (8/20): 20 kA

Nennspannung AC: 230 V

Höchste Dauerspannung AC: 275 V

Höchste Dauerspannung DC: 350 V

Schutzpegel: 1,25 kV

Schutzpegel L-N: 1,25 kV

Schutzpegel N-PE: 1,25 kV

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 125 A

Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 125 A

Kurzschlussfestigkeit (Isccr): 100 kA

Integrierter Kurzschlussschutz: nein

Integrierter Kurzschlussschutz selektiv zur Sicherung gG: 125 A

Integrierte Vorsicherung: nein

Leckstromfrei: nein

Montageart: sonstige

Baugröße: 3 TE

Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²

Max. Leiterquerschnitt flexibel (feindrähtig): 16 mm²

Mit Fernmeldekontakt: ja

Signalisierung am Gerät: optisch

Prüfklasse Typ 2: ja

Schutzart (IP): IP20

Zolltarifnummer: 85369095

Ursprungsland: BG

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Überspannungsableiter für Energietechnik/Stromversorgung

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

Downloads

Datei

Dateigröße

Montageanleitung (2.71 MB)

2.71 MB
