DEHN Kombi-Ableiter DEHNventil ZP TNC DV ZP TNC 255
%
DEHN Kombi-Ableiter DEHNventil ZP TNC DV ZP TNC 255
DEHN Kombi-Ableiter DEHNventil ZP TNC DV ZP TNC 255
DEHN Kombi-Ableiter DEHNventil ZP TNC DV ZP TNC 255
DEHN Kombi-Ableiter DEHNventil ZP TNC DV ZP TNC 255


DEHN Kombi-Ableiter DEHNventil ZP TNC DV ZP TNC 255

Art.Nr.: 10067836699

EAN: 4013364105751

Verkaufseinheit: 1 Stück

Hersteller:  DEHN

Update: 13.07.26, 17:23 Uhr


Artikel lagernd
Artikel lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

660,19 EUR UVP 1.637,56 EUR Sie sparen 59.7% (977,36 EUR) inkl. 19 % USt

Produktbeschreibung

Mehrpoliger Kombiableiter DEHNventil ZP, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2.

technische Daten

Hersteller: DEHN
Verpackungseinheit: 1
Bezeichnung: Kombi-Ableiter
Typenbezeichnung: DV ZP TNC 255
Hersteller - Artikelnummer: 900390
Netzform DC: nein
Netzform IT: nein
Netzform TN: nein
Netzform TN-C: ja
Netzform TN-C-S: nein
Netzform TN-S: nein
Netzform TT: nein
Netzform sonstige: nein
Polzahl: 3
Blitzstoßstrom (10/350 µs): 75 kA
Höchste Dauerspannung AC: 255 V
Nennspannung AC: 230 V
Schutzpegel: 1,5 kV
Folgestromlöschfähigkeit: 25 kA
Spezifische Energie (W/R): 1400 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 315 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 315 A
Montageart: Sammelschiene
Baugröße: 3 TE
Fernsignalisierung: nein
Signalisierung am Gerät: optisch
Prüfklasse: Typ 1 und 2
Integrierte Vorsicherung: nein
Energetisch koordinierte Schutzwirkung zum Endgerät: ja
Spannungsschaltende Funkenstreckentechnologie: ja
Überstromgeschützter Spannungsabgriff: nein
Schutzart (IP): IP30
Länge: 217
Breite: 115
Höhe: 65
Gewicht: 0,957
Zolltarifnummer: 85363090
Ursprungsland: DE
Reachkennzeichen: J
Kennzeichen Abakus: N
Artikelklasse: Kombi-Ableiter für Energietechnik

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von DEHN

Downloads

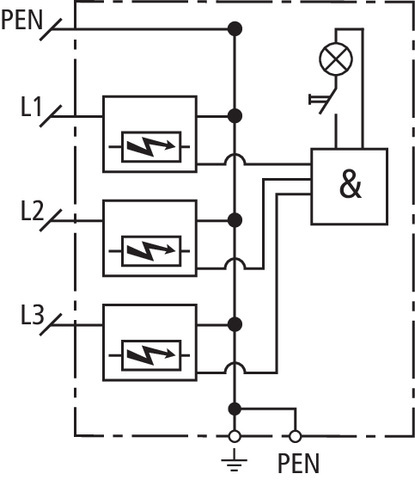

 Schaltbild (0.17 MB)

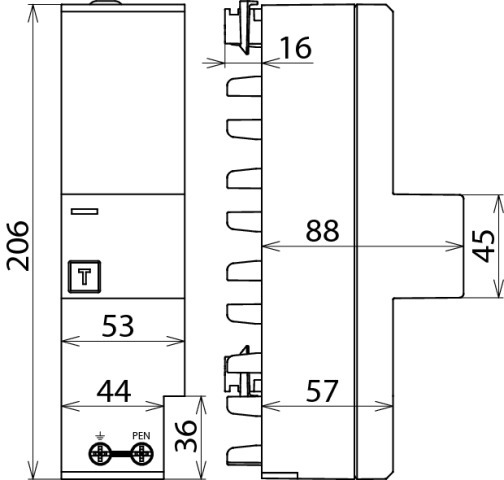

 Maßzeichnung (0.03 MB)

 Produktdatenblatt (0.04 MB)

 Montageanleitung (0.15 MB)

 Schaltbild 2 (0.03 MB)

 Maßzeichnung 2 (0.04 MB)

 Produktdatenblatt 2 (0.15 MB)
