DEHN Kombi-Ableiter DEHNventil M DV M TNS 255
%
DEHN Kombi-Ableiter DEHNventil M DV M TNS 255
DEHN Kombi-Ableiter DEHNventil M DV M TNS 255


DEHN Kombi-Ableiter DEHNventil M DV M TNS 255

Art.Nr.: 10062807499

EAN: 4013364108158

Verkaufseinheit: 1 Stück

Hersteller:  DEHN

Update: 01.06.26, 10:58 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

880,58 EUR UVP 2.134,98 EUR Sie sparen 58.8% (1.254,40 EUR) inkl. 19 % USt

Produktbeschreibung

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2.

technische Daten

Hersteller: DEHN
Verpackungseinheit: 1
Bezeichnung: Kombi-Ableiter
Typenbezeichnung: DV M TNS 255
Hersteller - Artikelnummer: 951400
Herstellerprogramm: DEHNventil modular
Netzform DC: nein
Netzform IT: nein
Netzform TN: nein
Netzform TN-C: nein
Netzform TN-C-S: nein
Netzform TN-S: ja
Netzform TT: nein
Netzform sonstige: nein
Polzahl: 4
Blitzstoßstrom (10/350 µs): 100 kA
Höchste Dauerspannung AC: 264 V
Nennspannung AC: 230 V
Schutzpegel L-PE: 1,5 kV
Schutzpegel N-PE: 1,5 kV
Folgestromlöschfähigkeit: 50 kA
Spezifische Energie (W/R): 2500 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 315 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 125 A
Montageart: Hutschiene TH35
Baugröße: 8 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
Fernsignalisierung: nein
Signalisierung am Gerät: optisch
Prüfklasse: Typ 1 und 2
Integrierte Vorsicherung: nein
Energetisch koordinierte Schutzwirkung zum Endgerät: ja
Spannungsschaltende Funkenstreckentechnologie: ja
Überstromgeschützter Spannungsabgriff: nein
Schutzart (IP): IP20
Länge: 162
Breite: 115
Höhe: 92
Gewicht: 1,395
Zolltarifnummer: 85363090
Ursprungsland: DE
Reachkennzeichen: J
Kennzeichen Abakus: N
Artikelklasse: Kombi-Ableiter für Energietechnik

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel (V) - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft, jedoch nicht mehr beim Hersteller nachgeordert werden. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von DEHN

Downloads

 Montageanleitung 2 (0.31 MB)

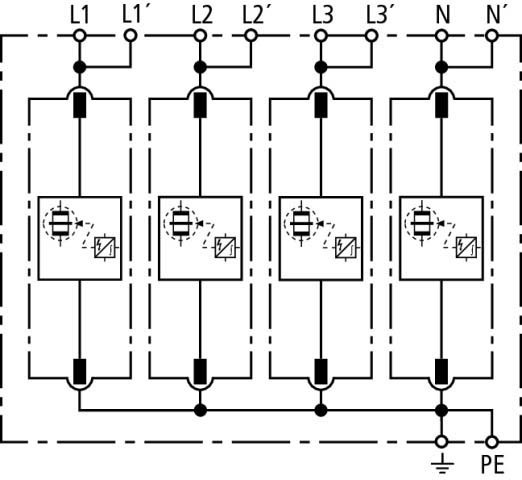

 Schaltbild 2 (0.09 MB)

 Maßzeichnung 2 (0.09 MB)

 Produktdatenblatt 2 (0.24 MB)
