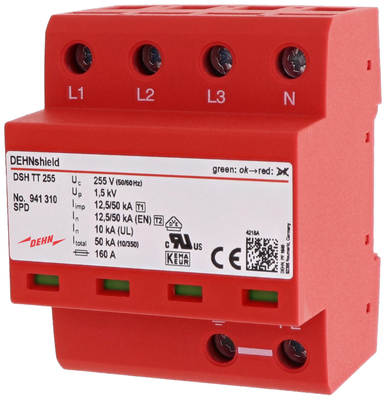

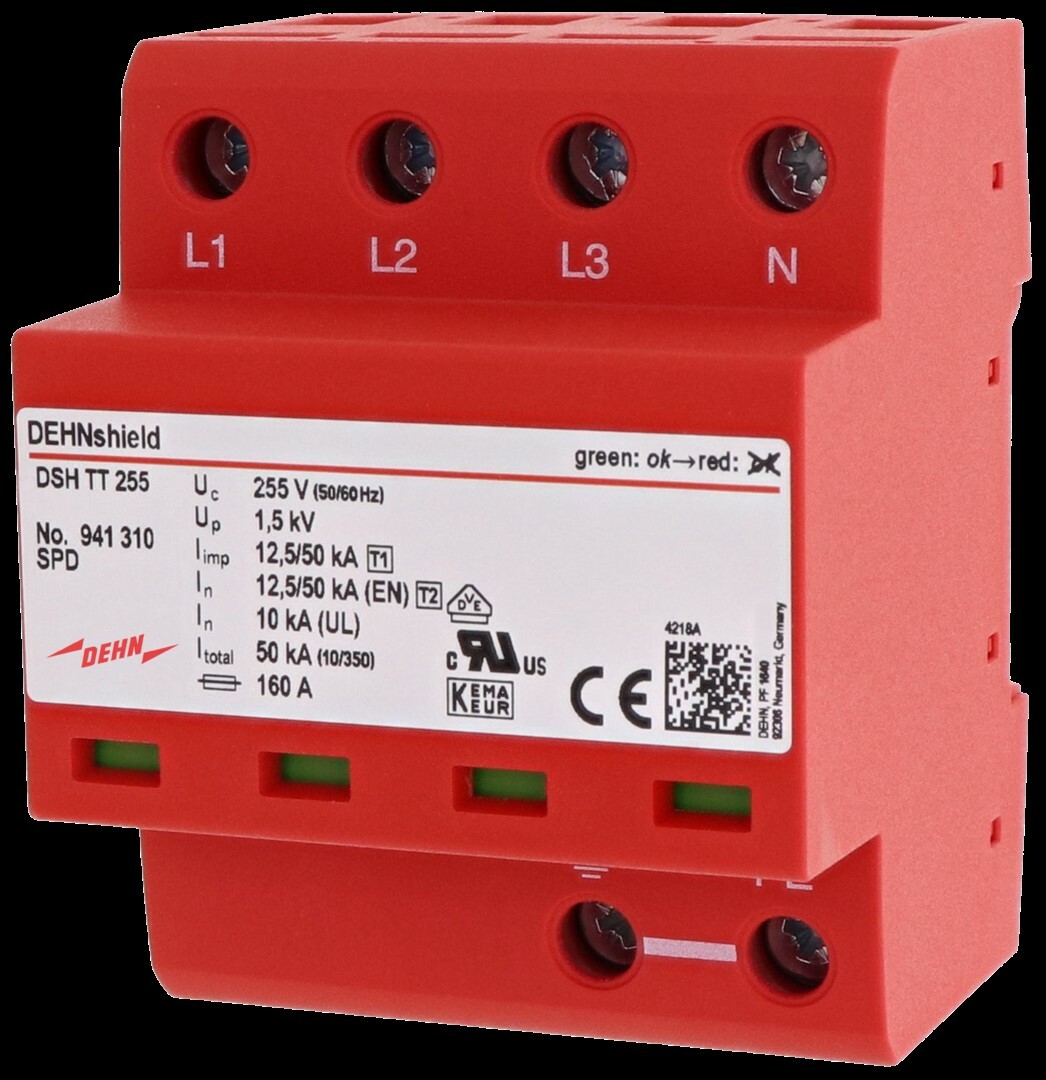

DEHN Kombi-Ableiter TT- u. TN-S-Systeme DSH TT 255
%
DEHN Kombi-Ableiter TT- u. TN-S-Systeme DSH TT 255
DEHN Kombi-Ableiter TT- u. TN-S-Systeme DSH TT 255
DEHN Kombi-Ableiter TT- u. TN-S-Systeme DSH TT 255


DEHN Kombi-Ableiter TT- u. TN-S-Systeme DSH TT 255

Art.Nr.: 10590213699

EAN: 4013364131798

Verkaufseinheit: 1 Stück

Hersteller:  DEHN

Update: 22.07.26, 17:44 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

455,13 EUR UVP 1.034,11 EUR Sie sparen 56% (578,98 EUR) inkl. 19 % USt

Produktbeschreibung

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2.

technische Daten

Hersteller: DEHN
Verpackungseinheit: 1
Bezeichnung: Kombi-Ableiter
Typenbezeichnung: DSH TT 255
Hersteller - Artikelnummer: 941310
Netzform DC: nein
Netzform IT: nein
Netzform TN: nein
Netzform TN-C: nein
Netzform TN-C-S: nein
Netzform TN-S: ja
Netzform TT: ja
Netzform sonstige: nein
Polzahl: 4
Blitzstoßstrom (10/350 µs): 50 kA
Höchste Dauerspannung AC: 255 V
Nennspannung AC: 230 V
Schutzpegel L-N: 1,5 kV
Schutzpegel N-PE: 1,5 kV
Folgestromlöschfähigkeit: 25 kA
Spezifische Energie (W/R): 625 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 100 A
Montageart: Hutschiene TH35
Baugröße: 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Fernsignalisierung: nein
Signalisierung am Gerät: optisch
Prüfklasse: Typ 1 und 2
Integrierte Vorsicherung: nein
Energetisch koordinierte Schutzwirkung zum Endgerät: ja
Spannungsschaltende Funkenstreckentechnologie: ja
Überstromgeschützter Spannungsabgriff: nein
Schutzart (IP): IP20
Länge: 115
Breite: 90
Höhe: 90
Gewicht: 0,51
Zolltarifnummer: 85363090
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Kombi-Ableiter für Energietechnik

Lagerstatus

Lagerkennzeichen: Bestandsgeführter Zentrallagerartikel (Z) - Dieser Artikel sollte sich immer in ausreichender Anzahl auf Lager befinden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 7 Tage in Anspruch nehmen. Achten Sie auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von DEHN

Downloads

 Schaltbild (0.31 MB)

 Maßzeichnung (0.03 MB)

 Montageanleitung (0.11 MB)

 Produktdatenblatt 2 (0.20 MB)
