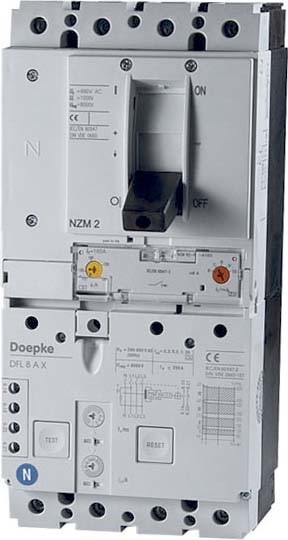

Doepke FI-Schalter DFL8 160-4/X-A

Name: Doepke FI-Schalter DFL8 160-4/X-A
Brand: Doepke
SKU: 5703418
Price: 1936.19 EUR
Availability: BackOrder

Art.Nr.: 10570341899

EAN: 4014712145573

Verkaufseinheit: 1 Stück

Hersteller: Doepke

Update: 16.12.25, 03:19 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

1.936,19 EUR UVP 2.863,85 EUR Sie sparen 32.4% (927,66 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

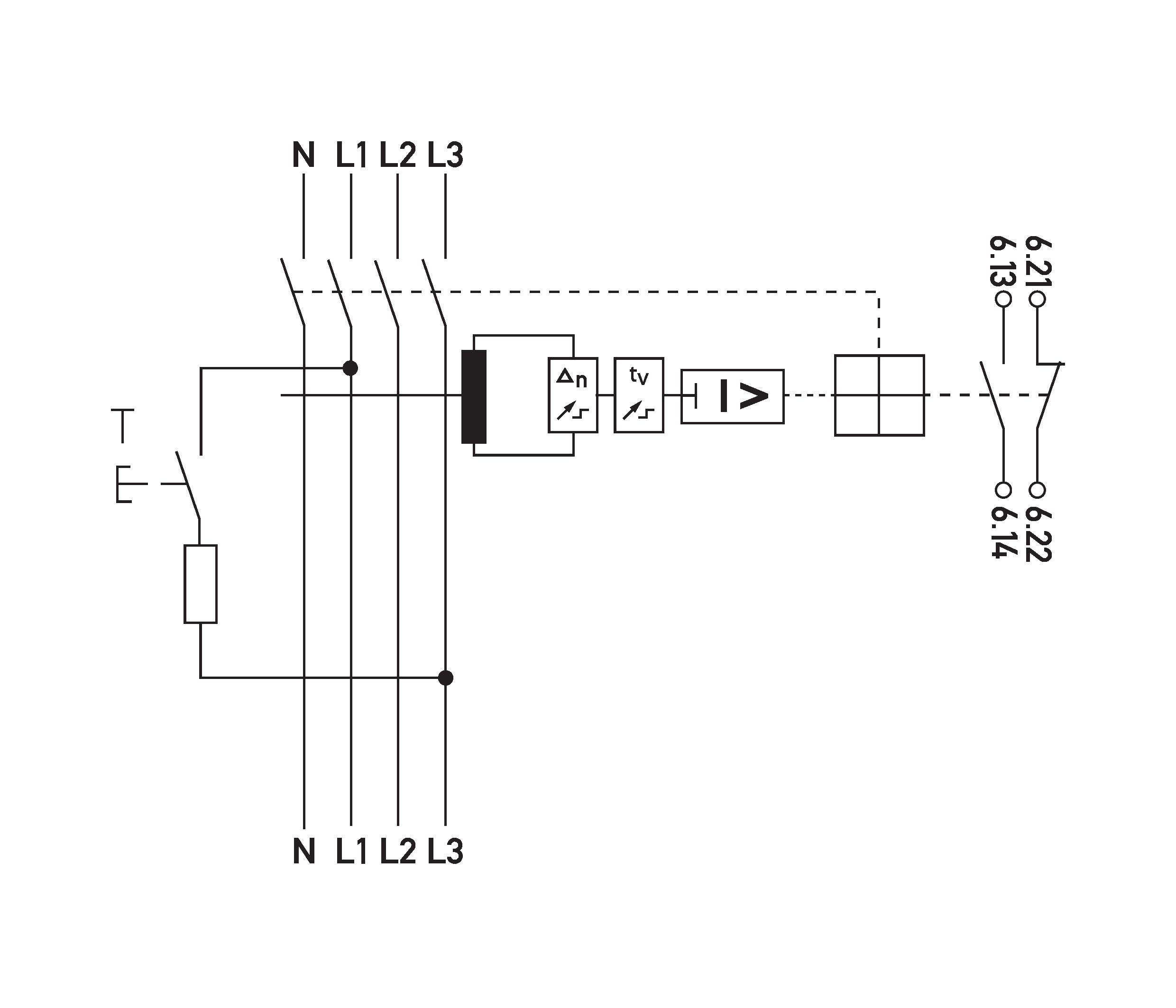

Leistungsschalter mit Fehlerstromschutz (CBR) schalten hohe Ströme, schützen Betriebsmittel, Kabel und Leitungen vor Überstrom und Personen vor elektrischem Schlag. DFL 8 sind kompakte Geräte mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Bei Schaltern dieser Variante kann der Fehleransprechstrom individuell in Stufen auf die jeweilige Anwendung eingestellt werden (0.3 A, 0.5 A, 1 A, 3 A). Entsprechend ist auch die Grenznichtansprechzeit stufenweise einstellbar. Hierdurch ist in Anlagen mit gestaffelten Verteilungen eine selektive Fehlerstromschutzschaltung realisierbar. Geräte in der Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 400 V/690 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.

technische Daten

Hersteller: Doepke

Verpackungseinheit: 1

Bezeichnung: FI-Schalter

Typenbezeichnung: DFL8 160-4/X-A

Hersteller - Artikelnummer: 09189781

Polzahl (gesamt): 4

Anzahl der abgesicherten Pole: 3

Bemessungsspannung: 690 V

Bemessungsisolationsspannung Ui: 1000 V

Bemessungsstoßspannungsfestigkeit Uimp: 8 kV

Bemessungsstrom: 160 A

Bemessungsfehlerstrom: 0,3 A

Fehlerstrom-Typ: A

Verlustleistung: 93,4 W

Bemessungsabschaltvermögen nach IEC 60947-2: 85 kA

Abschaltcharakteristik: kurzzeitverzögert

Stoßstromfestigkeit: 5 kA

Spannungsart: AC

Frequenz: 50 Hz

Auslösecharakteristik: sonstige

Mitschaltender Neutralleiter: ja

Mit Verriegelungsvorrichtung: ja

Überspannungskategorie: 3

Verschmutzungsgrad: 3

Umgebungstemperatur während des Betriebs: -25..70 °C

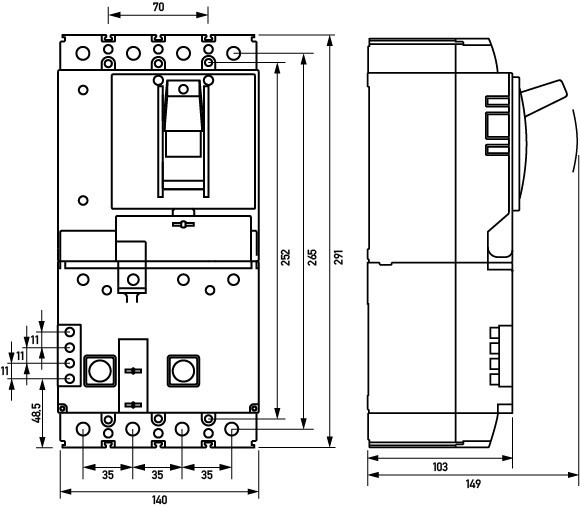

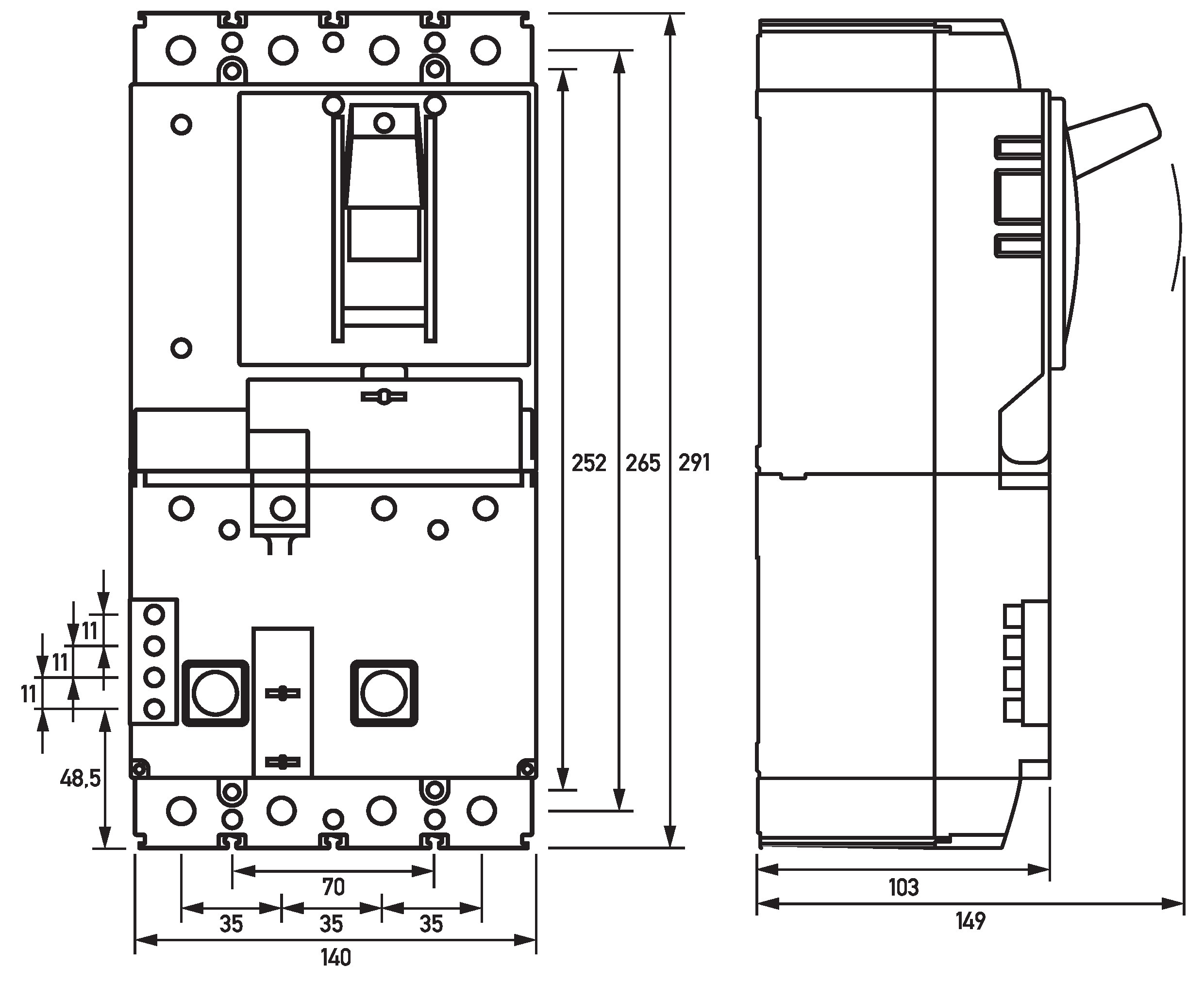

Einbautiefe: 149 mm

Fehlauslöseschutz: nein

Schutzart (IP): IP20

Anschließbarer Leiterquerschnitt eindrähtig: 4..16 mm²

Anschließbarer Leiterquerschnitt mehrdrähtig: 25..185 mm²

Länge: 310

Breite: 150

Höhe: 170

Gewicht: 5,492

Zolltarifnummer: 85363090

Ursprungsland: DE

Reachkennzeichen: J

Kennzeichen Abakus: N

Artikelklasse: Kombination FI-Schalter/Leitungsschutzschalter
