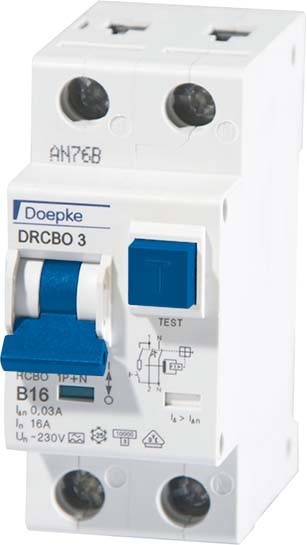

Doepke FI/LS-Kombination DRCBO3 B16/0,03/1N-A
Art.Nr.: 10571053899
EAN: 4014712220621
Verkaufseinheit: 1 Stück
Hersteller: Doepke
Update: 19.04.24, 17:32 Uhr
31,74 EUR UVP 204,09 EUR Sie sparen 84.4% (172,34 EUR) inkl. 19 % USt
Produktbeschreibung
sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
grün-rote Kontaktstellungsanzeige
Fehlerstromauslöseanzeige
Zugbügelklemmen mit Hintersteckschutz und weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten
Neutralleiter rechts
tristabile Rastschieber für leichten Ein- und Ausbau
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeisung beliebig
Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden
Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.
technische Daten
Anzahl der abgesicherten Pole: 1
Bemessungsspannung: 230 V
Bemessungsisolationsspannung Ui: 440 V
Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Bemessungsstrom: 16 A
Bemessungsfehlerstrom: 0,03 A
Fehlerstrom-Typ: A
Energiebegrenzungsklasse: 3
Bemessungsabschaltvermögen nach EN 61009: 10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1: 10 kA
Abschaltcharakteristik: unverzögert
Stoßstromfestigkeit: 0,25 kA
Spannungsart: AC
Frequenz: 50 Hz
Auslösecharakteristik: B
Mitschaltender Neutralleiter: ja
Mit Verriegelungsvorrichtung: ja
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Umgebungstemperatur während des Betriebs: -25..40 °C

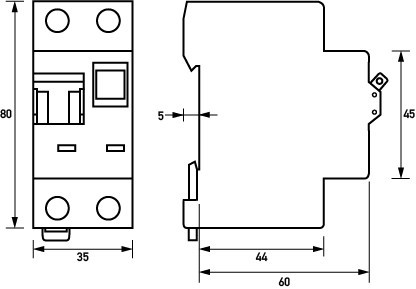

Breite in Teilungseinheiten: 2
Einbautiefe: 68 mm
Unterputzmontage: nein
Fehlauslöseschutz: nein
Schutzart (IP): IP20
Anschließbarer Leiterquerschnitt eindrähtig: 1..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 1..16 mm²
