Schneider Electric S-D-Schützkombination 11kW, 24V50/60Hz LC3D12AB7

Name: Schneider Electric S-D-Schützkombination 11kW, 24V50/60Hz LC3D12AB7
Brand: Schneider Electric
SKU: 0798528
Price: 314.59 EUR
Availability: BackOrder

Art.Nr.: 10079852899

EAN: 3389110545630

Verkaufseinheit: 1 Stück

Hersteller: Schneider Electric

Update: 26.11.25, 03:30 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

314,59 EUR UVP 504,56 EUR Sie sparen 37.7% (189,97 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

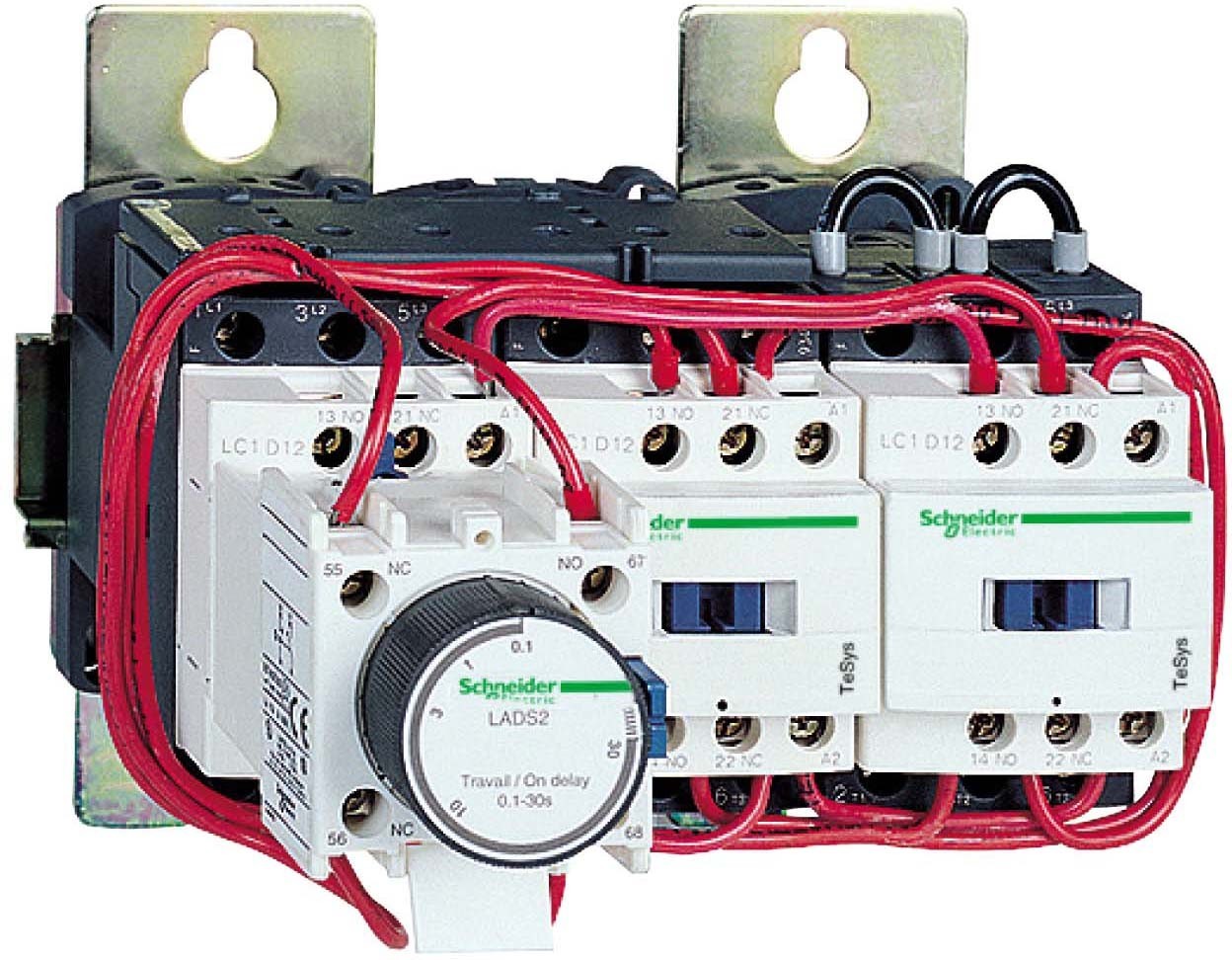

Vormontierter TeSys D-Stern-Dreieck-Starter für Motoranwendungen bis 11kW@400V. Anlasser zur Plattenmontage, offene Version, bestehend aus 3 Schützen mit 24V 50/60Hz AC-Spulen, 1Ö eingebautem Hilfskontakt an Stern und einem zeitverzögerten Hilfsschalterblock. Ausgestattet mit vorverdrahteten Stern-Dreieck-Stromanschlüssen und mechanischer Verriegelung. Die maximale Betriebsrate beträgt 30 Anläufe pro Stunde und die maximale Startzeit 30 Sekunden. Der Schutz wird dringend empfohlen, wenn ein thermisches Überlastrelais hinzugefügt wird (separat zu bestellen).

technische Daten

Hersteller: Schneider Electric

Verpackungseinheit: 27

Bezeichnung: S-D-Schützkombination

Typenbezeichnung: LC3D12AB7

Hersteller - Artikelnummer: LC3D12AB7

Herstellerprogramm: TeSys Control - D

Funktion: Stern-Dreieck-Schütz

Tragschienenmontage möglich: ja

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 V

Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24 V

Spannungsart zur Betätigung: AC

Anzahl der Schließer als Hauptkontakte: 3

Anschlussart Hauptstromkreis: Schraubanschluss

Spannungsart der Betriebsspannung: AC

Betriebsspannung bei AC 50 Hz: 440 V

Betriebsspannung bei AC 60 Hz: 440 V

Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A

Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW

Bemessungsbetriebsleistung NEMA: 5,59 kW

Anzahl der Hilfskontakte als Öffner: 1

Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss

Schutzart (IP): IP20

Schutzart (NEMA): sonstige

Breite: 143 mm

Höhe: 124 mm

Tiefe: 143 mm

Länge: 800

Breite: 600

Höhe: 735

Gewicht: 55,93

Zolltarifnummer: 85371098

Ursprungsland: FR

Reachkennzeichen: J

Kennzeichen Abakus: N

Artikelklasse: Schützkombination

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
