Eaton Sterndreieckschütz 22kW 400V,AC SDAINLM45(230V50HZ)

Name: Eaton Sterndreieckschütz 22kW 400V,AC SDAINLM45(230V50HZ)
Brand: eaton
SKU: 0755020
Price: 450.56 EUR

Art.Nr.: 10075502099

EAN: 4015082783860

Verkaufseinheit: 1 Stück

Hersteller: eaton

Update: 25.05.24, 00:27 Uhr

Artikel lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. Die Zustellung erfolgt dann am nächsten Werktag.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

450,56 EUR UVP 748,51 EUR Sie sparen 39.8% (297,95 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

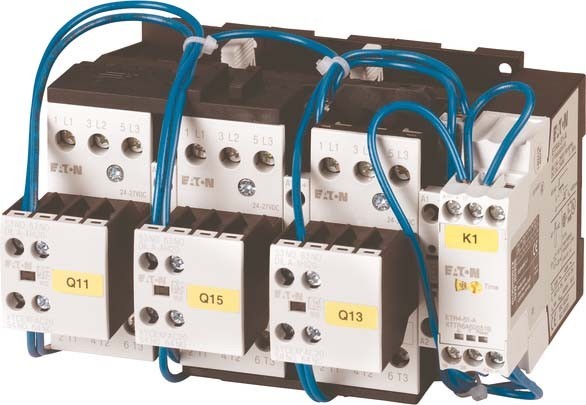

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 22 kW, 500 V: P= 30 kW, 660 V 690 V: P= 22 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM25-10, + DILA-XHI20, Dreieckschütz Q15: DILM25-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM17-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3

technische Daten

Hersteller: Eaton

Verpackungseinheit: 1

Bezeichnung: Sterndreieckschütz

Typenbezeichnung: SDAINLM45(230V50HZ)

Hersteller - Artikelnummer: 278386

Herstellerprogramm: Moeller series;xStart

Funktion: Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
Bemessungssteuerspeisespannung Us bei DC: 0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 45 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Bemessungsbetriebsleistung NEMA: 0 kW
Anzahl der Schließer als Hauptkontakte: 9
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP): IP00
Schutzart (NEMA): sonstige
Tragschienenmontage möglich: nein

Länge: 1200

Breite: 800

Höhe: 1150

Gewicht: 141,64

Zolltarifnummer: 85364900

Ursprungsland: RO

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Schützkombination
