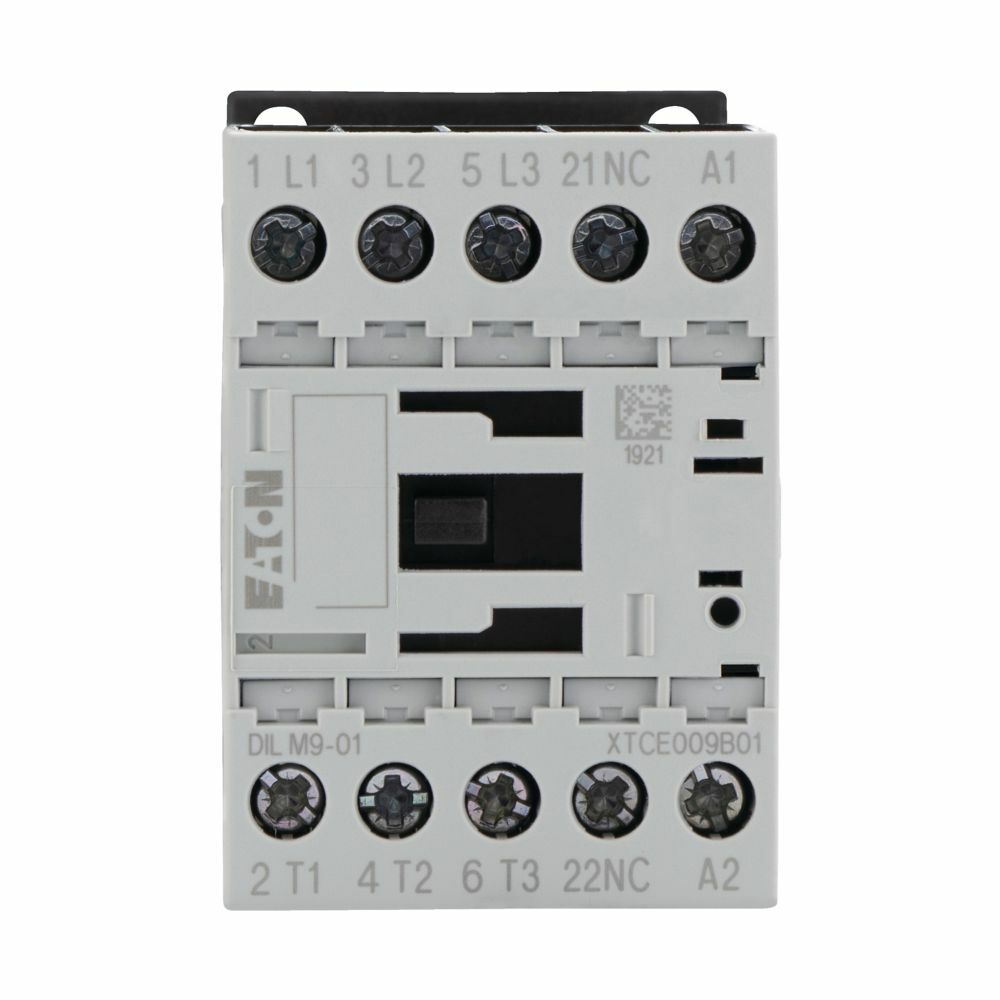

Eaton Leistungsschütz 1Ö 4kW/400V,AC DILM9-01(230V50HZ)
%
Abbildung ähnlich.



Eaton Leistungsschütz 1Ö 4kW/400V,AC DILM9-01(230V50HZ)

Art.Nr.: 10079850599

EAN: 4015082767259

Verkaufseinheit: 1 Stück

Hersteller: eaton

Update: 29.03.24, 00:28 Uhr



Artikel lagernd
Artikel lagernd
Prüfe Expressversandoptionen...

35,26 EUR UVP 56,76 EUR Sie sparen 37.9% (21,51 EUR) inkl. 19 % USt


Produktbeschreibung

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, kombinierbar mit Hilfsschalter: DILA-XHI(V).., Kontaktbestückung Ö = Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung

technische Daten

Hersteller: Eaton
Verpackungseinheit: 1
Bezeichnung: Leistungsschütz
Typenbezeichnung: DILM9-01(230V50HZ)
Hersteller - Artikelnummer: 276725
Herstellerprogramm: DILM;Moeller series
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
Bemessungssteuerspeisespannung Us bei DC: 0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6 A
Bemessungsbetriebsleistung bei AC-4, 400 V: 2,5 kW
Bemessungsbetriebsleistung NEMA: 3,7 kW
Geeignet für Reiheneinbau: nein
Anzahl der Hilfskontakte als Öffner: 1
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Schließer als Hauptkontakte: 3
Länge: 1200
Breite: 800
Höhe: 1150
Gewicht: 581,96
Zolltarifnummer: 85364900
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: Bestandsgeführter Zentrallagerartikel (Z) - Dieser Artikel sollte sich immer in ausreichender Anzahl auf Lager befinden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 7 Tage in Anspruch nehmen. Achten Sie auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
