Eaton Leistungsschütz 1S 7,5kW/400V,AC DILM15-10(230V50HZ)
%

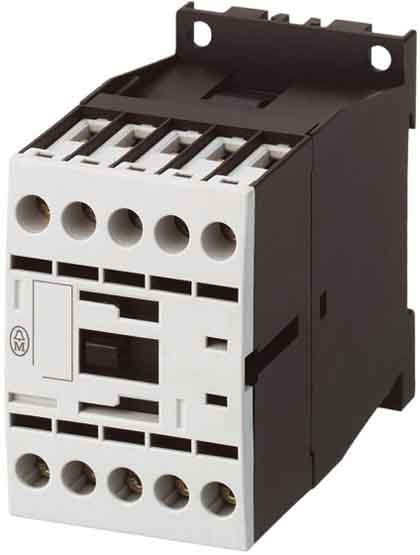

Abbildung ähnlich.
Eaton Leistungsschütz 1S 7,5kW/400V,AC DILM15-10(230V50HZ)
Eaton Leistungsschütz 1S 7,5kW/400V,AC DILM15-10(230V50HZ)
Eaton Leistungsschütz 1S 7,5kW/400V,AC DILM15-10(230V50HZ)
Eaton Leistungsschütz 1S 7,5kW/400V,AC DILM15-10(230V50HZ)


Eaton Leistungsschütz 1S 7,5kW/400V,AC DILM15-10(230V50HZ)

Art.Nr.: 10071950499

EAN: 4015082900588

Verkaufseinheit: 1 Stück

Hersteller:  eaton

Update: 03.06.26, 08:49 Uhr


Artikel lagernd
Artikel lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

54,10 EUR UVP 90,36 EUR Sie sparen 40.1% (36,25 EUR) inkl. 19 % USt

Produktbeschreibung

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A

technische Daten

Hersteller: Eaton
Verpackungseinheit: 1
Bezeichnung: Leistungsschütz
Typenbezeichnung: DILM15-10(230V50HZ)
Hersteller - Artikelnummer: 290058
Herstellerprogramm: DILM;Moeller series
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
Bemessungssteuerspeisespannung Us bei DC: 0 V
Spannungsart zur Betätigung: AC
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung bei AC 50 Hz: 24..690 V
Betriebsspannung bei AC 60 Hz: 24..690 V

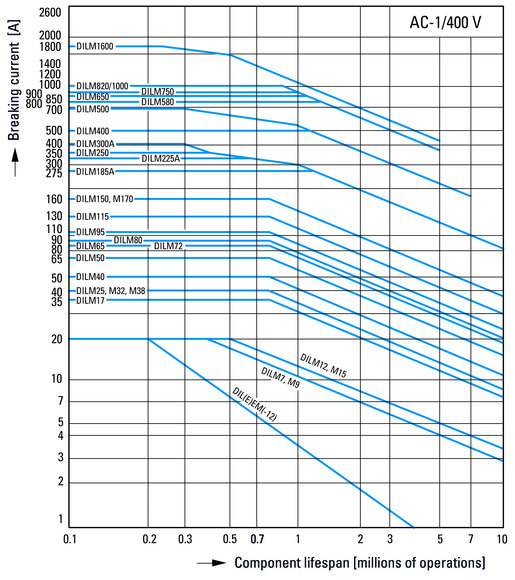

Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A

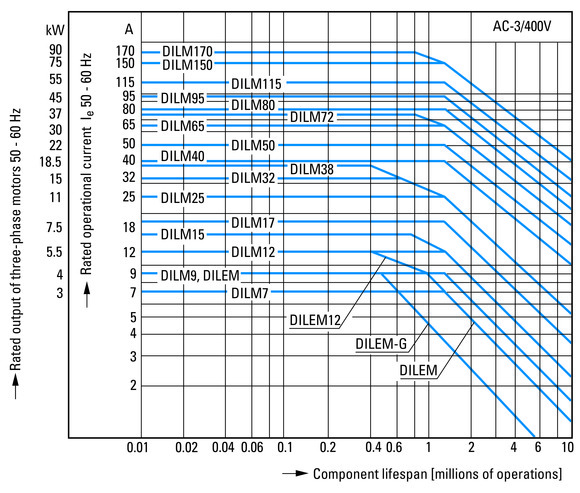

Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 15,5 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW

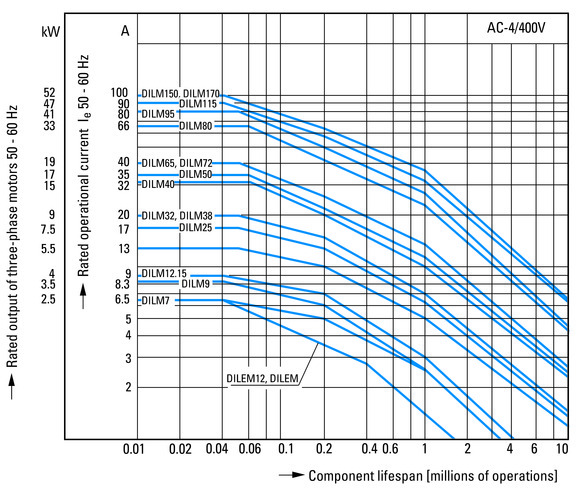

Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7 A
Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
Bemessungsbetriebsleistung NEMA: 7,4 kW
Anzahl der Hilfskontakte als Schließer: 1
Geeignet für Reiheneinbau: nein
Breite: 45 mm
Höhe: 68 mm
Tiefe: 75 mm
Länge: 1200
Breite: 800
Höhe: 1150
Gewicht: 579,92
Zolltarifnummer: 85364900
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: Bestandsgeführter Zentrallagerartikel (Z) - Dieser Artikel sollte sich immer in ausreichender Anzahl auf Lager befinden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 7 Tage in Anspruch nehmen. Achten Sie auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von eaton
