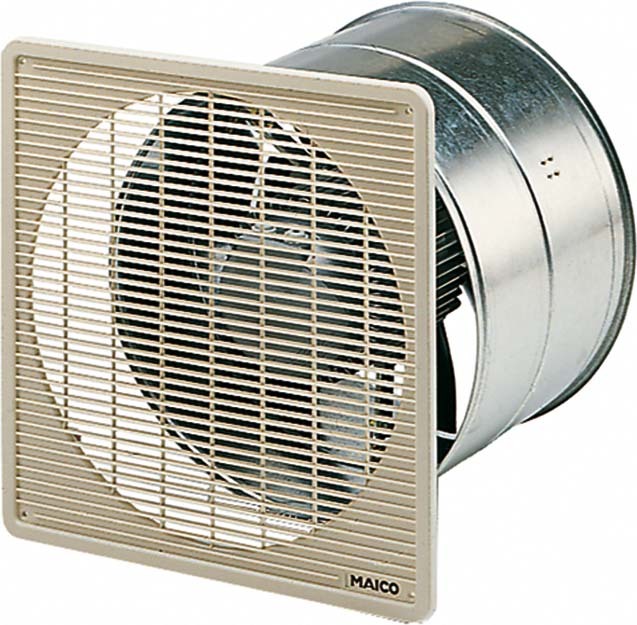

Maico Wandeinbau-Ventilator 30W,500cbm/h,IP54 EZF 20/4 E

Wechselstrom-Ausführung
 - Axial-Wandeinbauventilator für Unterputz-Installation, in Wechselstromausführung.

Kurzbeschreibung
 - Zur Unterputzmontage.
 - Einbau in jeder Lage möglich.
 - Wandhülse aus verzinktem Stahlblech.
 - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
 - Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857.
 - Thermischer Überlastungsschutz serienmäßig.
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
 - Hoher lüftungsseitiger Wirkungsgrad.
 - Niedriges Betriebsgeräusch.
 - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
 - Ventilatoren sind wartungsfrei.

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Wechselstrommotor
 - Typenreihe EZF.
 - Asynchronmotor.
 - Bemessungsspannung 230 V, 50 Hz.
 - Schutzart IP 55. Ausnahme EZF ... D, EZF ... E IP 54.
 - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse.
 - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten.
 - Ventilatoren ... E: Spaltpolmotoren, nicht reversierbar.
 - Thermischer Überlastungsschutz serienmäßig.
 - Drehzahlsteuerbar. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
 - Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor (... E).
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
 - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.

Elektrischer Anschluss
 - An Klemmleiste im Abschlussdeckel des Motors.

Sicherheitshinweise
 - Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.

Artikel:
EZF 20/4 E
 - Ausführung: Wandhülse
 - Fördervolumen: 500 m3/h
 - Drehzahl: 1380 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: nein
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 30 W
 - Leistungsaufnahme: 35 W
 - INenn: 0,23 A
 - IMax: 0,25 A
 - Schutzart: IP 54
 - Wärmeklasse: E
 - Netzzuleitung: 3 / 1,5 mm2
 - Einbauort: Wand / Decke
 - Einbauart: Unterputz
 - Einbaulage: waagerecht / senkrecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 3,3 kg
 - Gewicht mit Verpackung: 3,88 kg

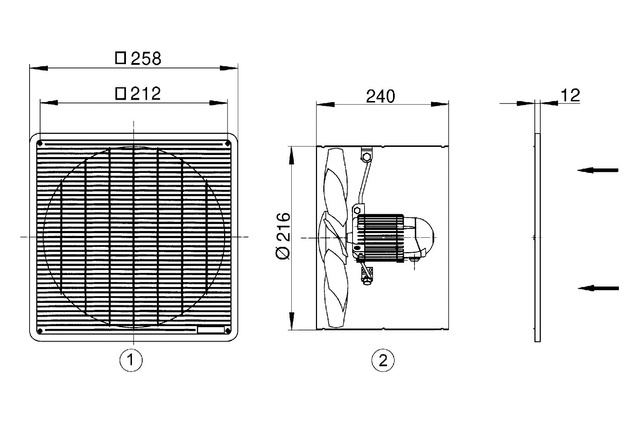

 - Nennweite: 200 mm
 - Breite: 258 mm
 - Höhe: 258 mm
 - Tiefe: 240 mm
 - Breite mit Verpackung: 265 mm
 - Höhe mit Verpackung: 345 mm
 - Tiefe mit Verpackung: 345 mm
 - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C
 - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
 - Verschlussklappe: ohne

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

Information des Herstellers zur Herstellerartikelnummer 0085.0484 – Link 1
