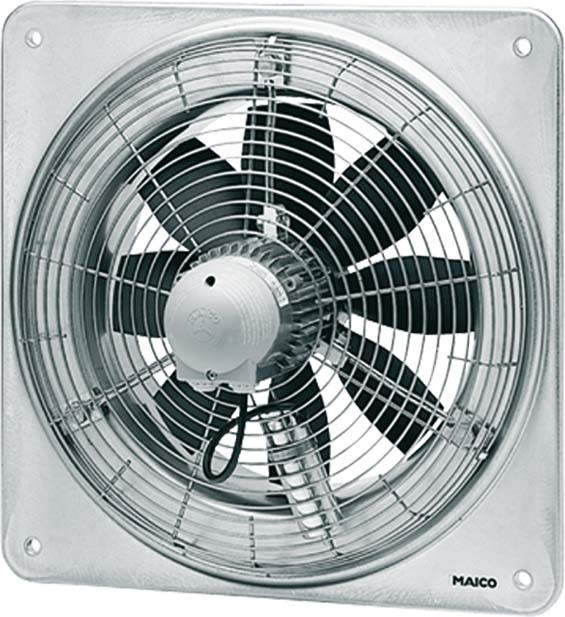

Maico Ventilator 475cbm/h,35W,IP54 EZQ 20/4 E

Wechselstrom-Ausführung
 - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.

Kurzbeschreibung
 - Zur Aufputzmontage.
 - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.
 - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
 - Thermischer Überlastungsschutz serienmäßig.
 - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
 - Hoher lüftungsseitiger Wirkungsgrad.
 - Niedriges Betriebsgeräusch.
 - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
 - Ventilatoren sind wartungsfrei.
 - Einbau zur Be- und Entlüftung in jeder Lage möglich.

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Motor
 - Asynchronmotor.
 - Drehzahlsteuerbar. Ausnahme: Typ DZQ 40/2 B und DZS 40/2 B.
 - Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E).
 - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.

Wechselstrommotor
 - Typenreihen EZQ/EZS.
 - Asynchronmotor.
 - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
 - Bemessungsspannung 230 V, 50 Hz.
 - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55.
 - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54.
 - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54.
 - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B.

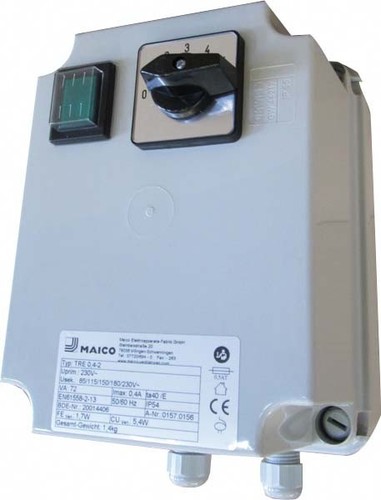

 - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
 - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E).
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
 - Thermischer Überlastungsschutz serienmäßig.

Elektrischer Anschluss
 - An Klemmleiste im Abschlussdeckel des Motors.

Sicherheitshinweise
 - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.

Artikel:
EZQ 20/4 E
 - Ausführung: Quadratische Wandplatte
 - Fördervolumen: 475 m3/h
 - Drehzahl: 1380 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: nein
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 35 W
 - INenn: 0,25 A
 - IMax: 0,25 A
 - Schutzart: IP 54
 - Wärmeklasse: B
 - Polumschaltbar: nein
 - Einbauort: Wand / Decke
 - Einbauart: Aufputz
 - Einbaulage: waagerecht / senkrecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 3,57 kg
 - Gewicht mit Verpackung: 4,51 kg
 - Nennweite: 200 mm
 - Breite: 345 mm
 - Höhe: 345 mm
 - Tiefe: 174 mm
 - Breite mit Verpackung: 415 mm
 - Höhe mit Verpackung: 415 mm
 - Tiefe mit Verpackung: 310 mm
 - Fördermitteltemperatur bei Nennstrom: 60 °C
 - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
 - Verschlussklappe: ohne

Lagerkennzeichen: Bestandsgeführter Zentrallagerartikel (Z) - Dieser Artikel sollte sich immer in ausreichender Anzahl auf Lager befinden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 7 Tage in Anspruch nehmen. Achten Sie auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
