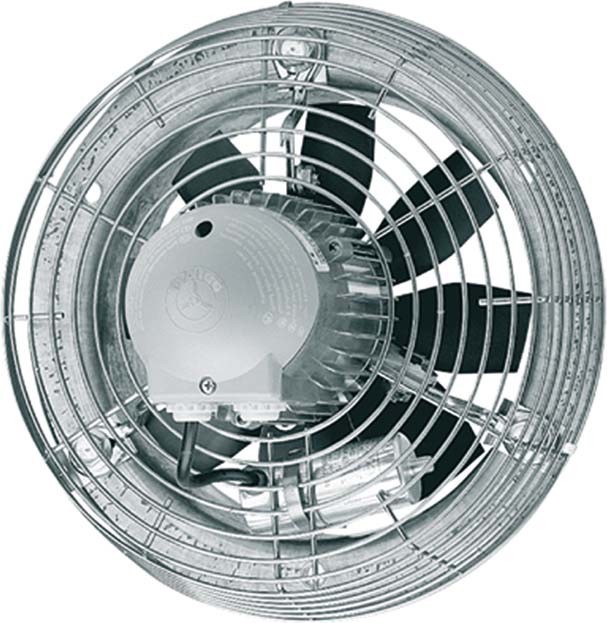

Maico Axial-Wandventilator Stahlwandring DN 500 EZS 50/6 B

Wechselstrom-Ausführung
 - Axial-Wandventilator mit Stahlwandring, in Wechselstromausführung.

Kurzbeschreibung
 - Zur Aufputzmontage.
 - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.
 - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
 - Thermischer Überlastungsschutz serienmäßig.
 - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
 - Hoher lüftungsseitiger Wirkungsgrad.
 - Niedriges Betriebsgeräusch.
 - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
 - Ventilatoren sind wartungsfrei.
 - Einbau zur Be- und Entlüftung in jeder Lage möglich.

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Wechselstrommotor
 - Typenreihen EZQ/EZS.
 - Asynchronmotor.
 - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
 - Bemessungsspannung 230 V, 50 Hz.
 - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55.
 - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54.
 - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54.
 - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B.
 - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
 - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E).
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
 - Thermischer Überlastungsschutz serienmäßig.

Elektrischer Anschluss
 - An Klemmleiste im Abschlussdeckel des Motors.

Sicherheitshinweise
 - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.

Artikel:
EZS 50/6 B
 - Ausführung: Stahlwandring
 - Fördervolumen: 5860 m3/h
 - FördervolumenNenn: 4240 m3/h / im opt. Wirkungsgrad
 - Druck pfs, Nenn: 62 Pa - im opt. Wirkungsgrad
 - Drehzahl nNenn: 955 1/min - im opt. Wirkungsgrad
 - Drehzahl: 972 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: ja
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 240 W / im opt. Wirkungsgrad
 - INenn: 1,1 A / im opt. Wirkungsgrad
 - IMax: 1,6 A
 - Schutzart: IP 55
 - Wärmeklasse: B
 - Polumschaltbar: nein
 - Einbauort: Wand / Decke
 - Einbauart: Aufputz
 - Einbaulage: waagerecht / senkrecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 14,16 kg
 - Gewicht mit Verpackung: 17,78 kg

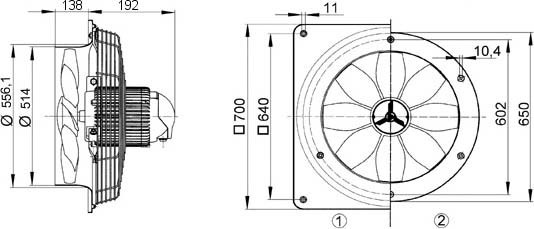

 - Nennweite: 500 mm
 - Breite: 700 mm
 - Höhe: 700 mm
 - Tiefe: 330 mm
 - Breite mit Verpackung: 730 mm
 - Höhe mit Verpackung: 730 mm
 - Tiefe mit Verpackung: 400 mm
 - Fördermitteltemperatur bei Nennstrom: -20 °C bis 50 °C
 - Fördermitteltemperatur bei IMax: -20 °C bis 50 °C
 - Gesamteffizienz e: 30,4 %
 - Messkategorie: A
 - Effizienzkategorie: statisch
 - Effizienzgrad N: 40,7
 - VSD erforderlich: nein
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,24 kW / 4240 m3/h / 62 Pa
 - nBEP: 955 1/min
 - spezifisches Verhältnis: ca. 1
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
 - SchallleistungspegelLWA7: 72 dB(A)
 - Verschlussklappe: ohne
