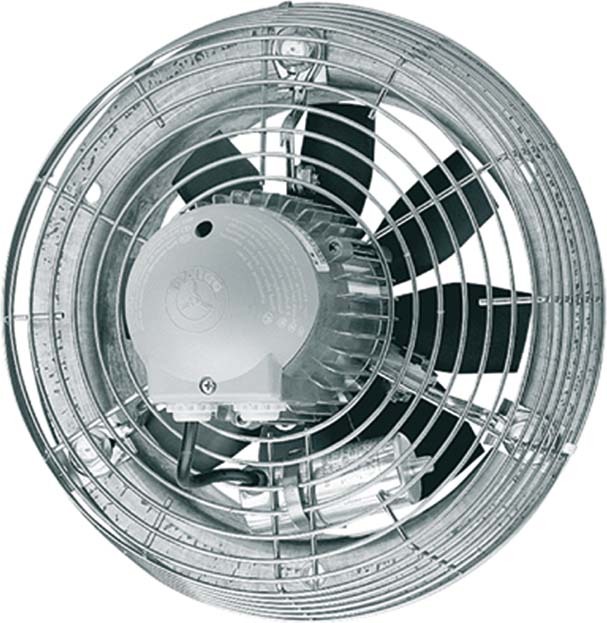

Maico Axial-Wandventilator Stahlwandring DN 250 DZS 25/42 B

Art.Nr.: 10160124199

EAN: 4012799940418

Verkaufseinheit: 1 Stück

Hersteller: Maico

Update: 26.03.24, 00:31 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

816,23 EUR UVP 1.303,05 EUR Sie sparen 37.4% (486,82 EUR) inkl. 19 % USt


Produktbeschreibung

Drehstrom-Ausführung: Axial-Wandventilator mit Stahlwandring, in Drehstromausführung. Kurzbeschreibung: Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Reversierbarer Betrieb der Ventilatoren möglich. Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar. Einbau zur Be- und Entlüftung in jeder Lage möglich. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Drehstrommotor: Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 400 V, 50 Hz. Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54. Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden. Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten. Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel: DZS 25/42 B, Ausführung: Stahlwandring, Fördervolumen: 1050 m3/h / 2190 m3/h, FördervolumenNenn: 745 m3/h / 1550 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 35 Pa - 140 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1430 1/min - 2810 1/min - im opt. Wirkungsgrad, Drehzahl: 1450 1/min / 2860 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 38 W / 203 W / im opt. Wirkungsgrad, INenn: 0,1 A / 0,35 A / im opt. Wirkungsgrad, IMax: 0,5 A, Schutzart: IP 55, Wärmeklasse: B, Polumschaltbar: ja, Polanzahl bei hoher Drehzahl: 2, Polanzahl bei niedriger Drehzahl: 4, Netzzuleitung: 5 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 7,12 kg, Gewicht mit Verpackung: 8,1 kg, Nennweite: 250 mm, Breite: 400 mm, Höhe: 400 mm, Tiefe: 261 mm, Breite mit Verpackung: 420 mm, Höhe mit Verpackung: 420 mm, Tiefe mit Verpackung: 290 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gesamteffizienz e: 29,7 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 40,4, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,203 kW / 1550 m3/h / 140 Pa, nBEP: 2810 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, V

technische Daten

Hersteller: Maico
Verpackungseinheit: 1
Bezeichnung: Axial-Wandventilator
Typenbezeichnung: DZS 25/42 B
Hersteller - Artikelnummer: 0094.0041
Netzfrequenz: 50 Hz
Bemessungsspannung: 400 V
Mediumtemperatur: 60 °C
Volumenstrom: 1050 m³/h
Drehzahl: 1450 1/min
Schutzart (IP): IP55
Ausführung: Be- und Entlüftung
Nennweite: 250 mm
Verschlussklappe: ohne

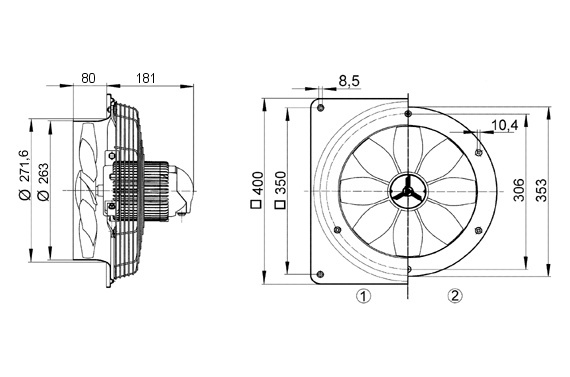

Länge: 420
Breite: 420
Höhe: 290
Gewicht: 8,1
Zolltarifnummer: 84145925
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Wandventilator für Industrie und Gewerbe

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

Downloads

 Schaltbild (0.06 MB)
