Maico Axial-Rohrventilator Drehstrom DN 300 DZR 30/84 B

Art.Nr.: 10160081999

EAN: 4012799860426

Verkaufseinheit: 1 Stück

Hersteller: Maico

Update: 22.03.24, 00:30 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

954,13 EUR UVP 1.523,20 EUR Sie sparen 37.4% (569,07 EUR) inkl. 19 % USt


Produktbeschreibung

Drehstrom-Ausführung: Axial-Rohrventilator, in Drehstromausführung. Kurzbeschreibung: Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Flanschbohrungen gemäß DIN EN 12220:1998. DZR 56/6 B und DZR 56/4 B: Flanschbohrungen gemäß DIN EN 12220: 1998. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Reversierbarer Betrieb der Ventilatoren möglich. Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar. Einbau in jeder Lage möglich. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Drehstrommotor: Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 400 V, 50 Hz. Hohe Schutzart IP 55. Ausnahme EZR/DZR ... D IP 54. Drehzahlsteuerbar. Ausnahme bei Typ DZR 40/2 B. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden. Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabeltüllen. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel: DZR 30/84 B, Fördervolumen: 900 m3/h / 1800 m3/h, Drehzahl: 715 1/min / 1425 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 40 W / 100 W, INenn: 0,1 A / 0,3 A, IMax: 0,1 A / 0,3 A, Schutzart: IP 55, Wärmeklasse: B, Polumschaltbar: ja, Polanzahl bei hoher Drehzahl: 4, Polanzahl bei niedriger Drehzahl: 8, Netzzuleitung: 5 / 1,5 mm2, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 8,35 kg, Gewicht mit Verpackung: 9,16 kg, Nennweite: 300 mm, Breite: 380 mm, Höhe: 424 mm, Tiefe: 300 mm, Breite mit Verpackung: 420 mm, Höhe mit Verpackung: 435 mm, Tiefe mit Verpackung: 330 mm, Fördermitteltemperatur bei Nennstrom: 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gleichstrommotor: false

technische Daten

Hersteller: Maico
Verpackungseinheit: 1
Bezeichnung: Axial-Rohrventilator
Typenbezeichnung: DZR 30/84 B
Hersteller - Artikelnummer: 0086.0042
Werkstoff des Gehäuses: rostfreier Stahl
Luftmenge unbelastet: 1800 m³/h
Anschlussspannung: 400 V
Gleichstrommotor: nein
Schutzart (IP): IP55
Polumschaltbar: ja

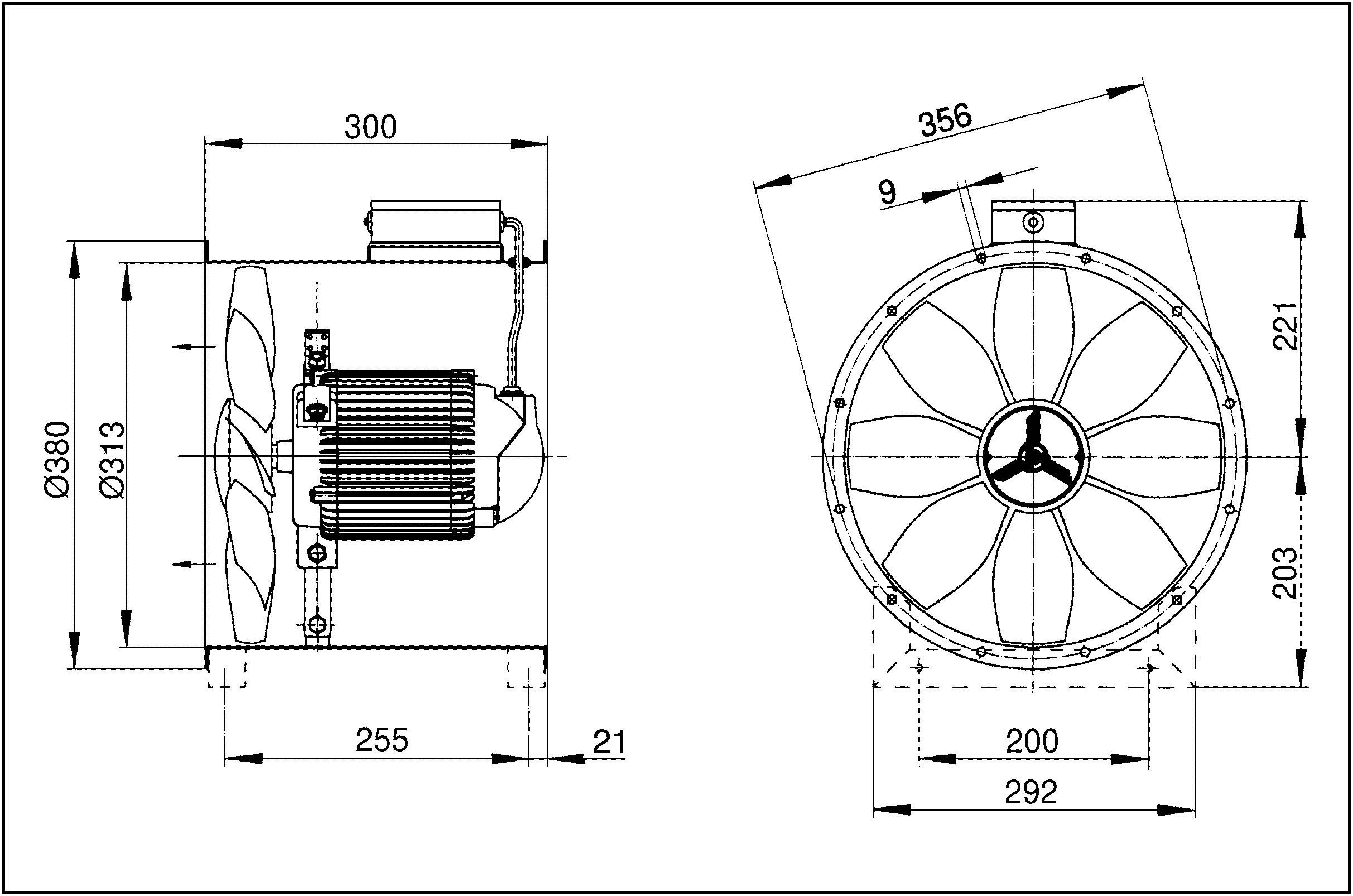

Länge: 300 mm
Durchmesser des Gehäuses: 380 mm
Länge: 420
Breite: 435
Höhe: 330
Gewicht: 9,16
Zolltarifnummer: 84145925
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Ventilator für Rohreinbau

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

Downloads

 Schaltbild (0.06 MB)
