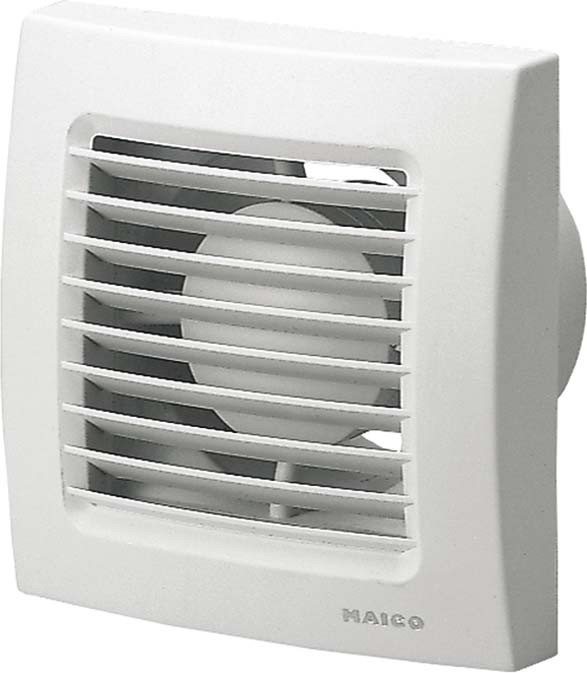

Maico Kleinraumventilator DN120 ECA 120 24 V

Ausführung mit Sicherheitskleinspannung
 - Bemessungsspannung 24 V, 50 Hz.
 - Nur mit zugelassenem Sicherheitstransformator (bauseits, 230 V/24 V) verwenden.
 - Kombination mit Verzögerungszeitschalter VZ 6, VZ 12 oder VZ 24 C (siehe Zubehör) möglich. Die Verzögerungszeitschalter zwischen Schalter (230 V) und Eingangsseite des Sicherheitstrafos einbauen.
 - Nicht drehzahlsteuerbar.

Merkmale
 - Hohes Fördervolumen trotz kompakter Baugröße.
 - Kombiniert großes Fördervolumen mit Druckstärke.
 - Thermischer Überlastungsschutz.
 - Gehäuse aus schlagfestem Kunststoff.
 - Schutzklasse II.
 - Mit VDE-GS-Zeichen, Ausnahme: ECA 120 24 V.
 - Mit Schutzdichtungen gegen das Eindringen von Kondenswasser bei Deckeneinbau.
 - Drehzahlsteuerung optional für ECA-Ventilatoren in Standardausführung.
 - Farbe verkehrsweiß ähnlich RAL 9016.

Motor
 - Robuster Motor mit Kugellager, wartungsfrei.
 - Für Dauerbetrieb geeignet.

Montagehinweise
 - Einfache, schnelle Demontage der Abdeckung.
 - Schnelles Befestigen des Ventilators im Rohr durch 2 Klemmfedern.

Elektrischer Anschluss
 - Elektrischer Anschluss wahlweise Auf- oder Unterputz.

Sicherheitshinweise
 - ECA 120-Geräte mit der Schutzart IP 45 sind im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.
 - Details siehe Planungshinweise.

Artikel:
ECA 120 24 V
 - Ausführung: Sicherheitskleinspannung
 - Fördervolumen: 170 m3/h
 - Drehzahl: 2600 1/min
 - Drehzahlsteuerbar: nein
 - Reversierbarkeit: nein
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 24 V
 - Netzfrequenz: 50 Hz / 60 Hz
 - Leistungsaufnahme: 19 W
 - IMax: 1,2 A
 - Schutzart: IP 45
 - Netzzuleitung: 3 / 1,5 mm2
 - Einbauort: Wand
 - Einbauart: Aufputz
 - Einbaulage: beliebig
 - Material: Kunststoff
 - Farbe: verkehrsweiß, ähnlich RAL 9016
 - Gewicht: 0,9 kg
 - Gewicht mit Verpackung: 1,06 kg
 - Nennweite: 120 mm
 - Breite: 171 mm
 - Höhe: 171 mm
 - Tiefe: 114 mm
 - Breite mit Verpackung: 180 mm
 - Höhe mit Verpackung: 180 mm
 - Tiefe mit Verpackung: 140 mm
 - Fördermitteltemperatur bei IMax: 40 °C
 - Schalldruckpegel: 42 dB(A) / Abstand 3 m, Freifeldbedingungen

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

Information des Herstellers zur Herstellerartikelnummer 0084.0019 – Link 1
