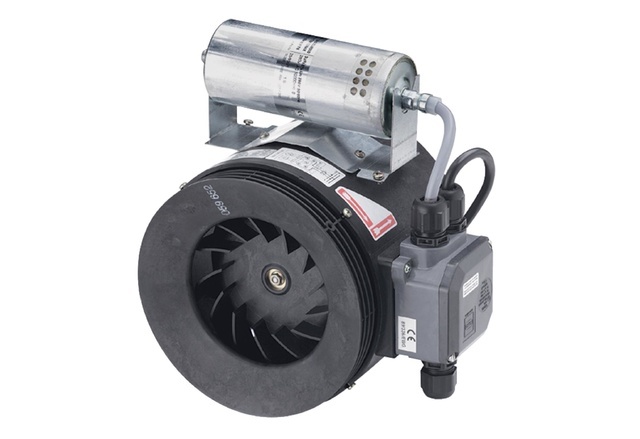

Maico Rohrventilator 180mm, 50W ERM 18 Ex e

<
p>
Ausführung<
/p>
<
p>
 - Ex II 2G Ex eb IIB+H2 T4 Gb / Ex II 2G Ex h IIB+H2 T4 Gb.<
/p>
<
p>
 - Geeignet für die Temperaturklasse T1 bis T4 (135°C).<
/p>
<
p>
<
/p>
<
p>
Besondere Eigenschaften<
/p>
<
p>
 - Halbradial-Rohrventilator, explosionsgeschützt, Medium Gas.<
/p>
<
p>
 - Explosionsschutz und Zulassungen nach ATEX und IECEx.<
/p>
<
p>
 - Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X.<
/p>
<
p>
 - Für Einsatztemperaturen von -20 °C <= Ta <= +50 °C.<
/p>
<
p>
 - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.<
/p>
<
p>
 - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.<
/p>
<
p>
 - Für Zone 1 und 2.<
/p>
<
p>
 - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit.<
/p>
<
p>
 - Schutzart IP 64.<
/p>
<
p>
 - Wechselstromausführung.<
/p>
<
p>
 - Gehäuse aus hochwertigem, leitfähigem Kunststoff, antistatisch.<
/p>
<
p>
 - Kompakte Bauform für platzbeengte Einbauverhältnisse.<
/p>
<
p>
 - Zur Montage in ein Rohrsystem.<
/p>
<
p>
 - Einfacher Einbau da die Anströmrichtung gleich Ausströmrichtung ist.<
/p>
<
p>
 - Einbau in jeder Lage möglich.<
/p>
<
p>
<
/p>
<
p>
Laufrad<
/p>
<
p>
 - Halbradiallaufrad aus leitfähigem Kunststoff, strömungstechnisch günstig.<
/p>
<
p>
 - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.<
/p>
<
p>
<
/p>
<
p>
Förderrichtung<
/p>
<
p>
 - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.<
/p>
<
p>
<
/p>
<
p>
Motor<
/p>
<
p>
 - Robuster Motor mit Kugellager, wartungsfrei.<
/p>
<
p>
 - Kondensatormotor mit Betriebskondensator anschlussfertig am Ventilator verbaut.<
/p>
<
p>
 - Betriebsart S1 (Dauerbetrieb).<
/p>
<
p>
<
/p>
<
p>
Montagehinweise<
/p>
<
p>
 - Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen.<
/p>
<
p>
 - Reduzierstücke für den Anschluss an verschiedene Rohrdurchmesser (Ansaug- oder Ausblasstutzen), siehe Zubehör.<
/p>
<
p>
 - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELM Ex verwenden.<
/p>
<
p>
 - Bei ERM 22 Ex..: 2 Reduzierstücke auf DN 200 im Lieferumfang enthalten.<
/p>
<
p>
<
/p>
<
p>
Elektrischer Anschluss<
/p>
<
p>
 - Klemmenkasten am Ventilatorgehäuse montiert, Ex-geschützt, mit Kabelverschraubung.<
/p>
<
p>
<
/p>
<
p>
Sicherheitshinweise<
/p>
<
p>
 - Keine Drehzahlregelung zulässig.<
/p>
<
p>
 - Ventilator nur mit der auf dem Typenschild angegebenen Bemessungsspannung betreiben.<
/p>
<
p>
 - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGM Ex anbringen.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
ERM 18 Ex e<
/p>
<
p>
 - Fördervolumen: 310 m3/h<
/p>
<
p>
 - Drehzahl: 2780 1/min<
/p>
<
p>
 - Laufradtyp: halbradial<
/p>
<
p>
 - Drehzahlsteuerbar: nein<
/p>
<
p>
 - Spannungsart: Wechselstrom<
/p>
<
p>
 - Bemessungsspannung: 230 V<
/p>
<
p>
 - Netzfrequenz: 50 Hz<
/p>
<
p>
 - Nennleistung: 50 W<
/p>
<
p>
 - cosphi: 0,9<
/p>
<
p>
 - INenn: 0,25 A<
/p>
<
p>
 - Imax bei UNenn: 0,25 A<
/p>
<
p>
 - Schutzart: IP 64<
/p>
<
p>
 - Wärmeklasse: B<
/p>
<
p>
 - Netzzuleitung: 3 / 1,5 mm2<
/p>
<
p>
 - Einbaulage: senkrecht / waagerecht<
/p>
<
p>
 - Material Gehäuse: Kunststoff<
/p>
<
p>
 - Material Laufrad: Kunststoff<
/p>
<
p>
 - Farbe: signalschwarz, ähnlich RAL 9004<
/p>
<
p>
 - Gewicht: 3,57 kg<
/p>
<
p>
 - Gewicht mit Verpackung: 3,83 kg<
/p>
<
p>

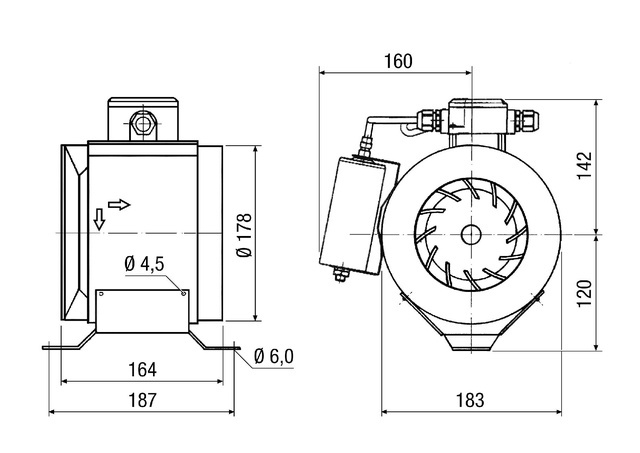

 - Nennweite: 180 mm<
/p>
<
p>
 - Breite: 262 mm<
/p>
<
p>
 - Höhe: 252 mm<
/p>
<
p>
 - Tiefe: 187 mm<
/p>
<
p>
 - Breite mit Verpackung: 255 mm<
/p>
<
p>
 - Höhe mit Verpackung: 190 mm<
/p>
<
p>
 - Tiefe mit Verpackung: 240 mm<
/p>
<
p>
 - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G<
/p>
<
p>
 - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb<
/p>
<
p>
 - Ta-Umgebungstemperatur: -20 °C <= Ta <= +50 °C<
/p>
<
p>
 - IA/IN: 2,5<
/p>
<
p>
 - Zeit tE: 50 sek<
/p>
<
p>
 - Betriebsart: S1<
/p>
<
p>
 - EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0052 X, IECEx EPS 19.0025X<
/p>
<
p>
 - Temperaturklasse: T4<
/p>
<
p>
 - Kondensator Kapazität / Spannung: 3µF/280V<
/p>
<
p>
 - Wärmeklasse von Isolierstoffen Th. Cl.: 130 (B)<
/p>

Lagerkennzeichen: Bestandsgeführter Zentrallagerartikel (Z) - Dieser Artikel sollte sich immer in ausreichender Anzahl auf Lager befinden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 7 Tage in Anspruch nehmen. Achten Sie auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
