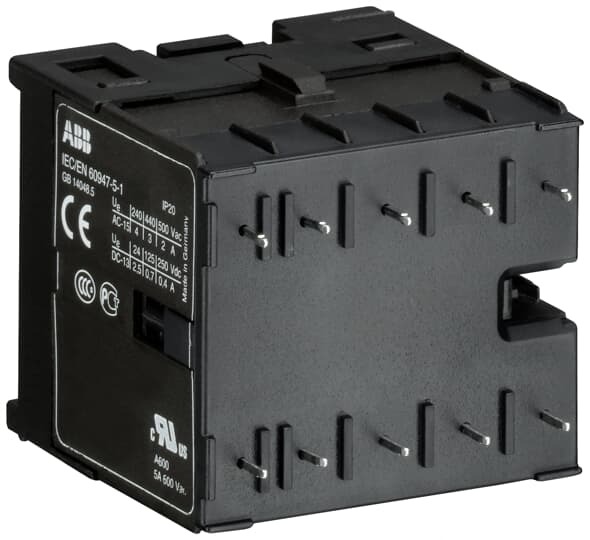

ABB Stotz S&J Kleinhilfsschütz fsschütz 110-125V DC KC6-22Z-P-04
%


ABB Stotz S&J Kleinhilfsschütz fsschütz 110-125V DC KC6-22Z-P-04

Art.Nr.: 10641208699

EAN: 4013614050138

Verkaufseinheit: 1 Stück

Hersteller:  ABB Stotz S&J

Update: 22.09.26, 04:53 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

36,40 EUR UVP 71,22 EUR Sie sparen 48.9% (34,82 EUR) inkl. 19 % USt

Produktbeschreibung

Kleinhilfsschütze K/KC 6 erfüllen Relaisfunktion und stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Die 4-poligen Geräte bieten eine breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Steuerkreise oder Lastkreise bis 4 A (230 V). Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.

technische Daten

Hersteller: ABB Stotz S&J
Verpackungseinheit: 10
Bezeichnung: Kleinhilfsschütz
Typenbezeichnung: KC6-22Z-P-04
Hersteller - Artikelnummer: GJH1213009R0224
Herstellerprogramm: KC6-P
Bemessungssteuerspeisespannung Us bei DC: 110..125 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom: 4 A
Bemessungsbetriebsstrom Ie, 400 V: 3 A
Montageart: Platine
Mit LED-Anzeige: nein
Geeignet für Handbedienung: nein
Schnittstelle: nein
Anzahl der Hilfskontakte als Öffner: 2
Anzahl der Hilfskontakte als Schließer: 2
Betriebsspannung bei AC 50 Hz: 690 V
Betriebsspannung bei AC 60 Hz: 690 V
Betriebsspannung bei DC: 250 V
Spannungsart der Betriebsspannung: DC
Bemessungsschaltstrom: 4 A
Anschlussart Hilfsstromkreis: Lötanschluss
Breite: 47,5 mm
Höhe: 45,5 mm
Tiefe: 51,5 mm
Länge: 247
Breite: 108
Höhe: 69
Gewicht: 1,775
Zolltarifnummer: 85365080
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Hilfsschütz, Relais

Lagerstatus

Lagerkennzeichen: TEXT_ET_SONEPAR_IMPORT_LAGER_CODE_7

zusätzliche Produktinformationen von ABB Stotz S&J

Downloads

 Montageanleitung (1.47 MB)

 Maßzeichnung (0.19 MB)
